Afbeelding 1: Lage ESR-kristallen voor snelle transiëntrespons[/caption]
SMD-kristallen in kleinere behuizingen hebben echter hogere weerstanden in vergelijking met SMD-kristallen met dezelfde frequentie in grotere behuizingen en oscilleren langzamer en onstabieler in de oscillatorfase vanwege de hogere weerstanden. Bijvoorbeeld, de LOW ESR kristallen met de standaardfrequentie van 32 MHz hebben een ESR van 6 Ohm typisch (SMD03025/4 series) of 15 Ohm typisch (SMD02016/4 series). Bij gebruik in radiotoepassingen maken deze LAGE ESR-kristallen met 32 MHz een zeer snel en extreem betrouwbaar transiëntgedrag mogelijk, zodat de bijbehorende radiotoepassingen optimaal en extreem energiezuinig kunnen zenden binnen de gespecificeerde duty cycles. Beide kristalseries kunnen worden geleverd met een frequentietolerantie van <±10ppmbij 25°C en temperatuurstabiliteit van respectievelijk ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C en ±50ppm@-40/+125°C. Uiteraard zijn er ook automotive versies (AECQ200) beschikbaar in beide keramische behuizingen. Het frequentiespectrum van het 3,2x2,5mm kristal is 8 - 80 MHz in het fundamentele bereik. Het 2,0x1,6 mm kristal van de SMD2016/4-serie is beschikbaar in het frequentiebereik van 20 - 64 MHz. Het SMD03025/4-serie kristal in een 3,2x2,5mm keramische behuizing is 's werelds goedkoopst verkrijgbare kristalserie. In toepassingen waarvoor de 3,2x2,5mm keramische behuizing te groot is, raden de specialisten van PETRMANN-TECHNIK aan om de compacte 2,0x1,6mm keramische behuizing van de SMD2016/4 serie te gebruiken. Deze behuizing is parallel aan de 3,2x2,5mm ontwikkeld als extra hoogvolume behuizing en is ook verkrijgbaar tegen een zeer gunstige prijs. Van beide kwartsseries zijn versies beschikbaar die gebruikt kunnen worden in behuizingen die ultrasoon gelast zijn. Natuurlijk zijn ook 32,768 kHz kristallen met verminderde weerstand verkrijgbaar in het PETERMANN-TECHNIK assortiment. Naast zeer gunstig geprijsde producten van hoge kwaliteit staat PETERMANN-TECHNIK al meer dan 20 jaar bekend en gewaardeerd om zijn uitgebreide design-in en grote serieondersteuning. Het credo van PETERMANN-TECHNIK GmbH is om alles vanuit één enkele bron aan te bieden om de klant een zeer snelle time-to-market te bieden.
Meer informatie is beschikbaar op:
LAGE ESR SMD SCHWINGQUARZ 2,0 x 1,6 mmSMD VIBRATIE RESIN LAAG ESR 3,2 x 2,5 mm
Technische vragen:
Telefoon: +49 / (0) 81 91 / 30 53 95
E-mail: info@petermann-technik.deLAGE ESR-KRISTALLEN VOOR SNELLE TRANSIËNTRESPONS
Het assortiment van de kwarts specialist PETERMANN-TECHNIK omvat SMD kristallen met een zeer lage weerstand voor extreem snelle en betrouwbare oscillatie. Dit zijn onder andere de SMD03025/4 serie (in een 3,2x2,5mm/4pad keramische behuizing) en SMD02016/4 (in een 2,0x1,6mm/4pad keramische behuizing). Tijdens onze uitgebreide in-circuit tests hebben we herhaaldelijk vastgesteld dat de negatieve ingangsweerstanden van de geteste oscillatorstappen erg laag zijn en dat er zelfs een zeer grote variatie is van IC tot IC. De toepassingen worden echter steeds kleiner, zodat de ontwikkelaars hun toevlucht moeten nemen tot kleine kristalbehuizingen.

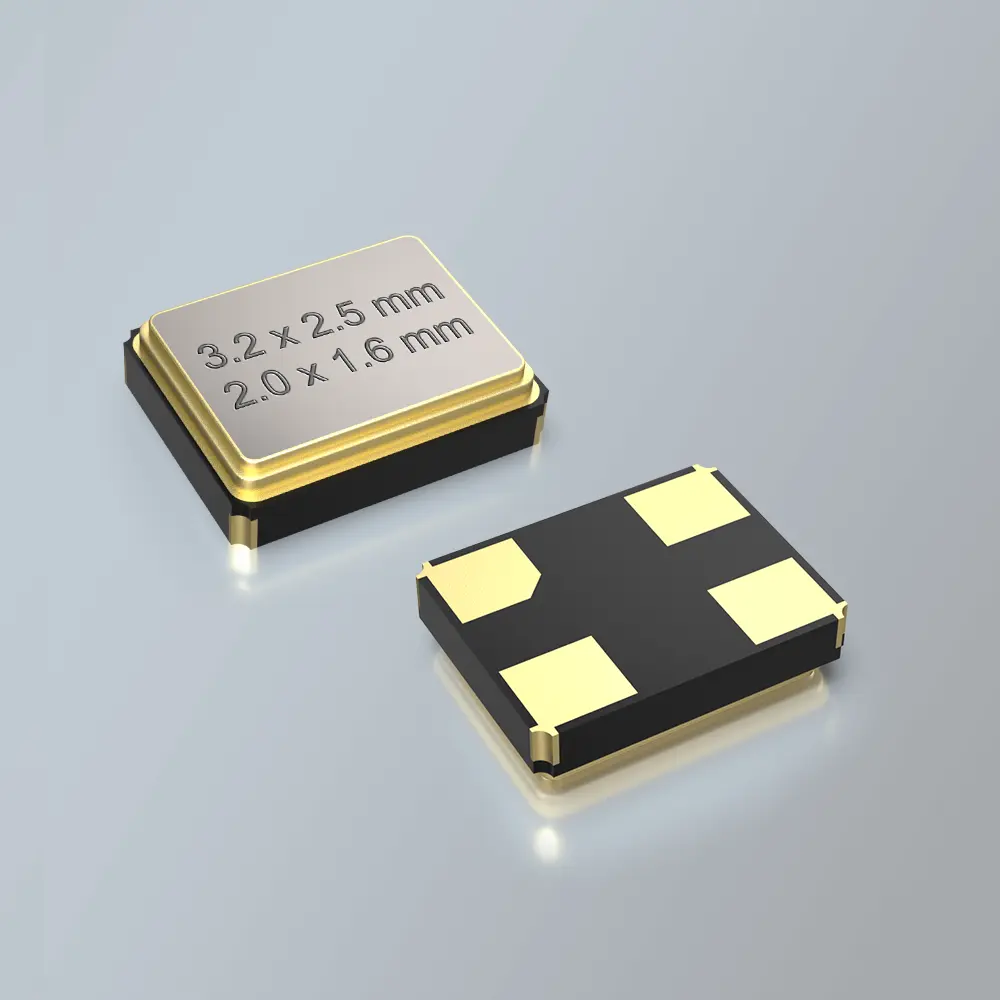

[caption id="attachment_526" align="alignleft" width="300"]Afbeelding 1: Lage ESR-kristallen voor snelle transiëntrespons[/caption]
SMD-kristallen in kleinere behuizingen hebben echter hogere weerstanden in vergelijking met SMD-kristallen met dezelfde frequentie in grotere behuizingen en oscilleren langzamer en onstabieler in de oscillatorfase vanwege de hogere weerstanden. Bijvoorbeeld, de LOW ESR kristallen met de standaardfrequentie van 32 MHz hebben een ESR van 6 Ohm typisch (SMD03025/4 series) of 15 Ohm typisch (SMD02016/4 series). Bij gebruik in radiotoepassingen maken deze LAGE ESR-kristallen met 32 MHz een zeer snel en extreem betrouwbaar transiëntgedrag mogelijk, zodat de bijbehorende radiotoepassingen optimaal en extreem energiezuinig kunnen zenden binnen de gespecificeerde duty cycles. Beide kristalseries kunnen worden geleverd met een frequentietolerantie van <±10ppmbij 25°C en temperatuurstabiliteit van respectievelijk ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C en ±50ppm@-40/+125°C. Uiteraard zijn er ook automotive versies (AECQ200) beschikbaar in beide keramische behuizingen. Het frequentiespectrum van het 3,2x2,5mm kristal is 8 - 80 MHz in het fundamentele bereik. Het 2,0x1,6 mm kristal van de SMD2016/4-serie is beschikbaar in het frequentiebereik van 20 - 64 MHz. Het SMD03025/4-serie kristal in een 3,2x2,5mm keramische behuizing is 's werelds goedkoopst verkrijgbare kristalserie. In toepassingen waarvoor de 3,2x2,5mm keramische behuizing te groot is, raden de specialisten van PETRMANN-TECHNIK aan om de compacte 2,0x1,6mm keramische behuizing van de SMD2016/4 serie te gebruiken. Deze behuizing is parallel aan de 3,2x2,5mm ontwikkeld als extra hoogvolume behuizing en is ook verkrijgbaar tegen een zeer gunstige prijs. Van beide kwartsseries zijn versies beschikbaar die gebruikt kunnen worden in behuizingen die ultrasoon gelast zijn. Natuurlijk zijn ook 32,768 kHz kristallen met verminderde weerstand verkrijgbaar in het PETERMANN-TECHNIK assortiment. Naast zeer gunstig geprijsde producten van hoge kwaliteit staat PETERMANN-TECHNIK al meer dan 20 jaar bekend en gewaardeerd om zijn uitgebreide design-in en grote serieondersteuning. Het credo van PETERMANN-TECHNIK GmbH is om alles vanuit één enkele bron aan te bieden om de klant een zeer snelle time-to-market te bieden.
Meer informatie is beschikbaar op:
LAGE ESR SMD SCHWINGQUARZ 2,0 x 1,6 mmSMD VIBRATIE RESIN LAAG ESR 3,2 x 2,5 mm
Technische vragen:
Telefoon: +49 / (0) 81 91 / 30 53 95
E-mail: info@petermann-technik.de
