PETERMANN-TECHNIK levert het meest uitgebreide productassortiment van goedkope krachtige 32,768 kHz oplossingen. Het productassortiment omvat kristallen, kristaloscillatoren, siliciumoscillatoren met ultralaag vermogen en RTC's.
De 32,768 kHz kristallen zijn verkrijgbaar met frequentietoleranties bij 25°C van ±10 tot ±20ppm in het standaard temperatuurbereik van -40/+ 85°C. Automotive-oplossingen gebaseerd op AECQ200 of AECQ100 zijn op aanvraag verkrijgbaar.
De 32,768 kHz MICRO-SMD silicium oscillatoren zijn voorbestemd voor gebruik in batterijgevoede oplossingen zoals Bluetooth Low Energy, IoT, wearables, RTC's, mobiele communicatie, smart metering, smart housing, consumenten-, medische en industriële toepassingen, etc. en bieden uitstekende prestatiegegevens en zeer gunstige prijzen. Het 2,0x1,2 mm MICRO-SMD silicium oscillatorpakket maakt de directe vervanging mogelijk van 32,768 kHz kristallen uit de 2012 serie, aangezien beide 32,768 kHz oplossingen dezelfde layoutafmetingen hebben.
Met het unieke en extreem lage stroomverbruik van <1,0µA, maken de SMD siliconen 32,768 kHz oscillatoren indruk met zeer nauwe frequentietoleranties van ±5 ppm (algemeen) tot ±10 ppm (initieel) en overtreffen daarmee aanzienlijk de temperatuurstabiliteit van conventionele kwartskristallen en kristaloscillatoren met 32,768 kHz.
De standaard afmetingen van de behuizing zijn 1,5x0,8mm of 2,0x1,2mm, afhankelijk van het type. In tegenstelling tot conventionele kwartskristallen kunnen met de ULPO en ULPPO series meerdere IC's (MCU, RTC, BLE, etc.) tegelijkertijd worden geklokt dankzij het LVCMOS-compatibele uitgangssignaal. Bovendien worden er geen externe circuitcondensatoren meer gebruikt voor deze MICRO-SMD oscillatoren, wat extra ruimte bespaart op de printplaat in vergelijking met de kwarts en ook printkosten bespaart omdat er aanzienlijk minder ruimte nodig is. Het totale stroomverbruik van een BLE-oplossing met ULPO of ULPPO is ruim 60% lager dan bij gebruik van een 32,768 kHz kwartskristal.
| Product Name | Package | Product Category | Dimensions in mm (W x D x H) | Frequency Range | Data Sheet | Sample | Product | |
|---|---|---|---|---|---|---|---|---|
 | M1610 (AVAILABLE IN STOCK) | SMD Ceramic/2pad | kHz Crystal | 1.6 x 1.0 x 0.45 mm | 32.768 kHz | Request | Enquiry | |
 | M2012 (AVAILABLE IN STOCK) | SMD Ceramic/2pad | kHz Crystal | 2.0 x 1.2 x 0.60 mm | 32.768 kHz | Request | Enquiry | |

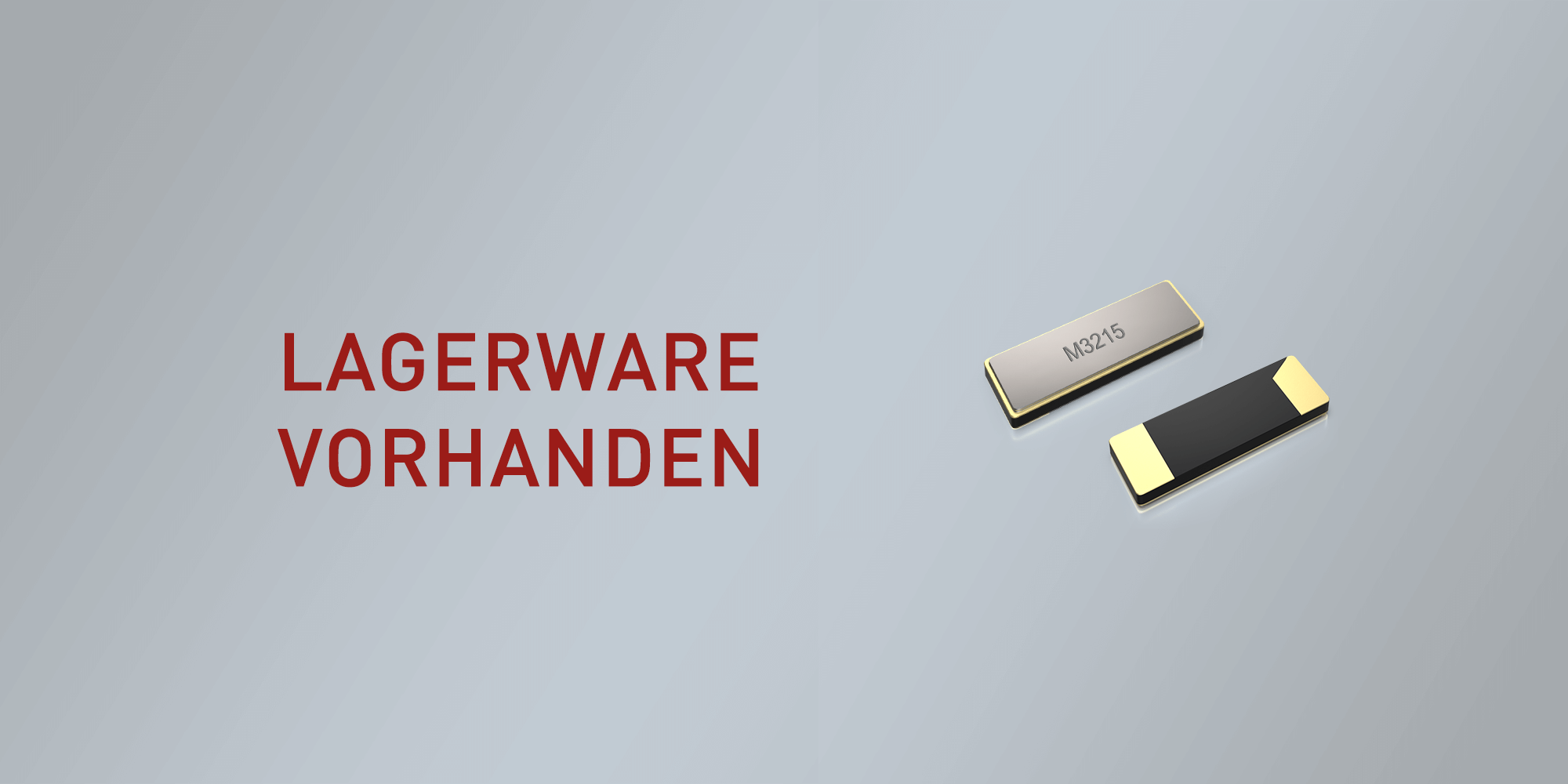

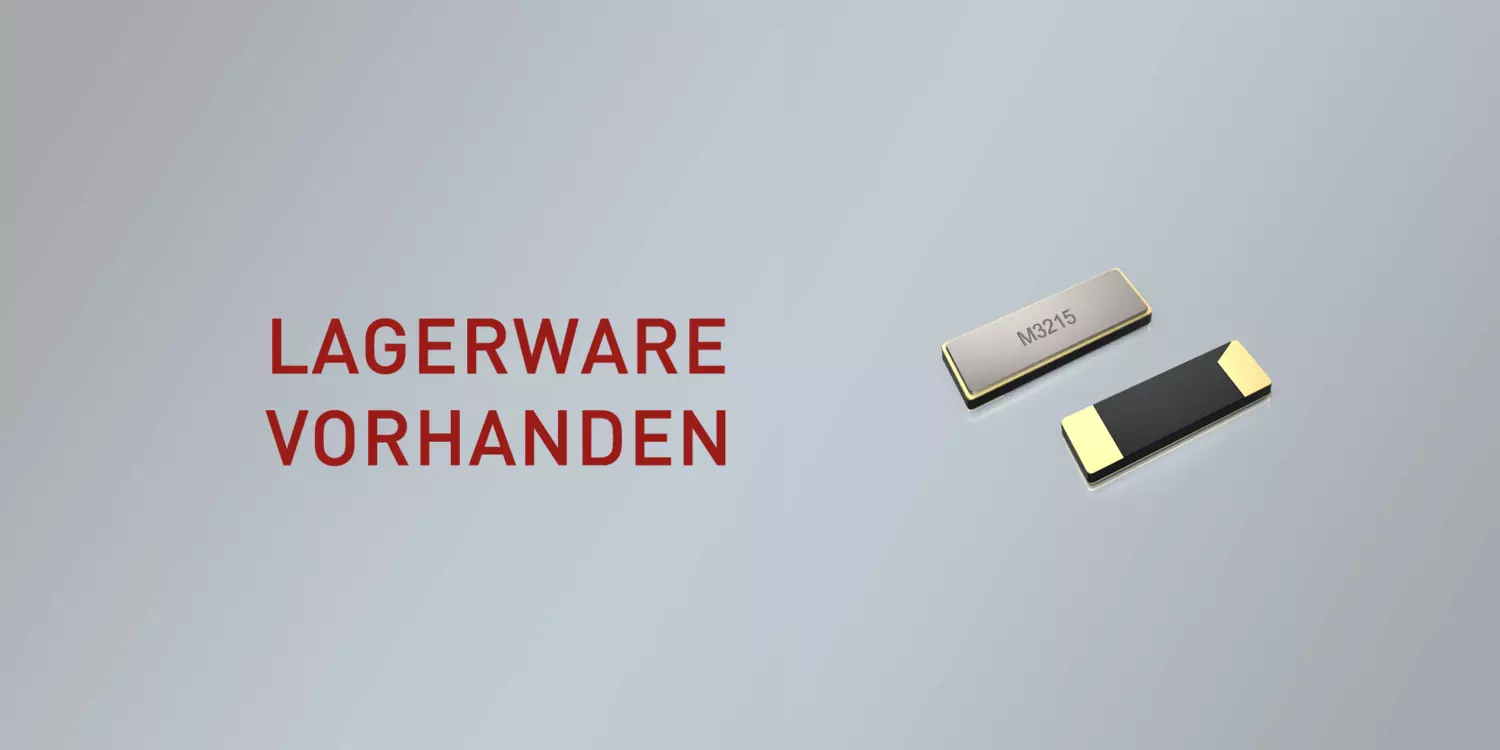

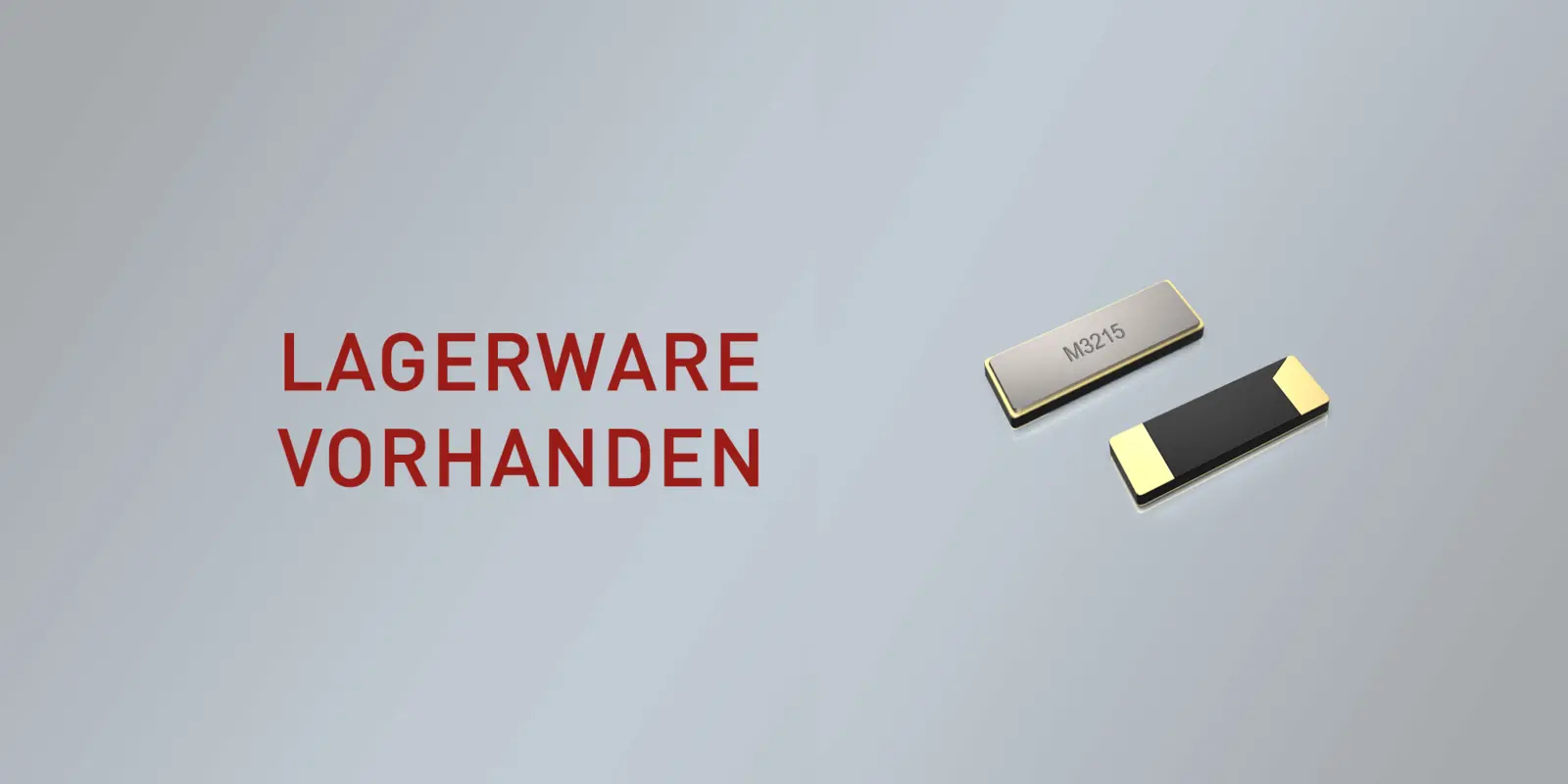

 | M3215 (AVAILABLE IN STOCK) | SMD Ceramic/2pad | kHz Crystal | 3.2 x 1.5 x 0.75 mm | 32.768 kHz | Request | Enquiry | |
| M3215HT (High Temp. -40/+125°C) | SMD Ceramic/2pad | kHz Crystal | 3.2 x 1.5 x 0.75 mm | 32.768 kHz | Request | Enquiry | |
 | M3215RR (50 kΩ - low power design) | SMD Ceramic/2pad | kHz Crystal | 3.2 x 1.5 x 0.90 mm | 32.768 kHz | Request | Enquiry | |
 | M3215A (AEC-Q200) | SMD Ceramic/2pad | kHz Crystal | 3.2 x 1.5 x 0.75 mm | 32.768 kHz | Request | Enquiry |
PETERMANN-TECHNIK biedt een breed scala aan 32,768 kHz oplossingen voor verschillende eisen in de elektronica-ontwikkeling. Deze omvatten klassieke kristallen, kristaloscillatoren, siliciumoscillatoren met ultralaag vermogen en RTC's. Deze producten zijn geschikt voor standaard industriële toepassingen en voor batterijgevoede apparaten zoals BLE, IoT, wearables of slimme meters. Ontwikkelaars kunnen dus kiezen tussen kostengeoptimaliseerde en krachtige klokoplossingen, afhankelijk van de systeemvereisten. De grote keuze aan ontwerpen, prestatiegegevens en toepassingsopties vergemakkelijkt integratie op maat in moderne elektronische ontwerpen.
De 32,768 kHz kristallen van PETERMANN-TECHNIK zijn verkrijgbaar met frequentietoleranties bij 25°C van ±10 tot ±20 ppm. Ze zijn verkrijgbaar in het standaard temperatuurbereik van -40 tot +85 °C en dekken daarmee betrouwbaar veel industriële toepassingen af. Deze combinatie van tolerantie en temperatuurbereik is vooral belangrijk wanneer stabiele realtime klokken vereist zijn. Oplossingen voor speciale vereisten in de automobielsector zijn ook beschikbaar op aanvraag. Deze kunnen worden gespecificeerd volgens AECQ200 of AECQ100.
32,768 kHz siliciumoscillatoren zijn bijzonder voordelig wanneer een laag stroomverbruik, hoge nauwkeurigheid en compacte ontwerpen vereist zijn. Met een stroomverbruik van minder dan 1,0 µA zijn ze ideaal voor batterijgevoede toepassingen zoals Bluetooth Low Energy, IoT of wearables. Tegelijkertijd bieden ze zeer nauwe frequentietoleranties van ±5 ppm algemeen tot ±10 ppm initieel. Dit betekent dat ze de temperatuurstabiliteit van conventionele 32.768 kHz kristallen en kwartsoscillatoren aanzienlijk overtreffen. Bovendien maakt het LVCMOS-compatibele uitgangssignaal het mogelijk om meerdere IC's zoals MCU's, RTC's of BLE-apparaten gelijktijdig te klokken.
MICRO-SMD 32,768 kHz oscillatoren zijn bijzonder waardevol in compacte ontwerpen met hoge eisen aan ruimte en systeemintegratie. Afhankelijk van het type zijn de standaardbehuizingen verkrijgbaar in 1,5x0,8 mm of 2,0x1,2 mm en dus geschikt voor zeer kleine ontwerpen. De behuizing van 2,0x1,2 mm maakt het ook mogelijk om 32,768 kHz kristallen uit de 2012 serie direct te vervangen, aangezien identieke layoutafmetingen kunnen worden gebruikt. In tegenstelling tot kristallen zijn er geen externe circuitcapaciteiten nodig, wat extra ruimte op de printplaat bespaart. Dit vereenvoudigt het ontwerp en verlaagt tegelijkertijd de PCB-kosten.
Ultra Low Power 32,768 kHz oscillatoren zijn bijzonder geschikt voor toepassingen met strenge eisen voor energie-efficiëntie en miniaturisatie. Hieronder vallen Bluetooth Low Energy, IoT-apparaten, wearables, RTC's, mobiele communicatie, smart metering, smart housing en consumenten-, medische en industriële toepassingen. Dankzij hun extreem lage stroomverbruik van minder dan 1,0 µA leveren ze een belangrijke bijdrage aan het verlengen van de levensduur van batterijen. Volgens de inhoud van de pagina is het totale stroomverbruik van een BLE-oplossing met ULPO of ULPPO series ruim 60% lager dan bij gebruik van een 32.768 kHz kristal. Tegelijkertijd profiteren ontwikkelaars van een hoge frequentiestabiliteit en een compact, integratievriendelijk ontwerp.
PETERMANN-TECHNIK is de juiste keuze voor 32,768 kHz oplossingen omdat het bedrijf een bijzonder uitgebreid assortiment kristallen, kristaloscillatoren, siliciumoscillatoren met ultralaag vermogen en RTC's aanbiedt. Klanten profiteren van voordelige, hoogwaardige oplossingen die zijn ontworpen voor zowel industriële toepassingen als moderne batterijgevoede apparaten. Het portfolio dekt specifiek verschillende vereisten op het gebied van nauwkeurigheid, stroomverbruik, grootte en temperatuurgedrag. Vooral de MICRO-SMD siliciumoscillatoren maken indruk met hun zeer lage energieverbruik, hoge stabiliteit en eenvoudige integratie zonder externe circuitcapaciteiten. Automotive-oplossingen zijn ook beschikbaar op aanvraag, waardoor PETERMANN-TECHNIK een sterke en flexibele partner is voor geavanceerde frequentie-oplossingen.
