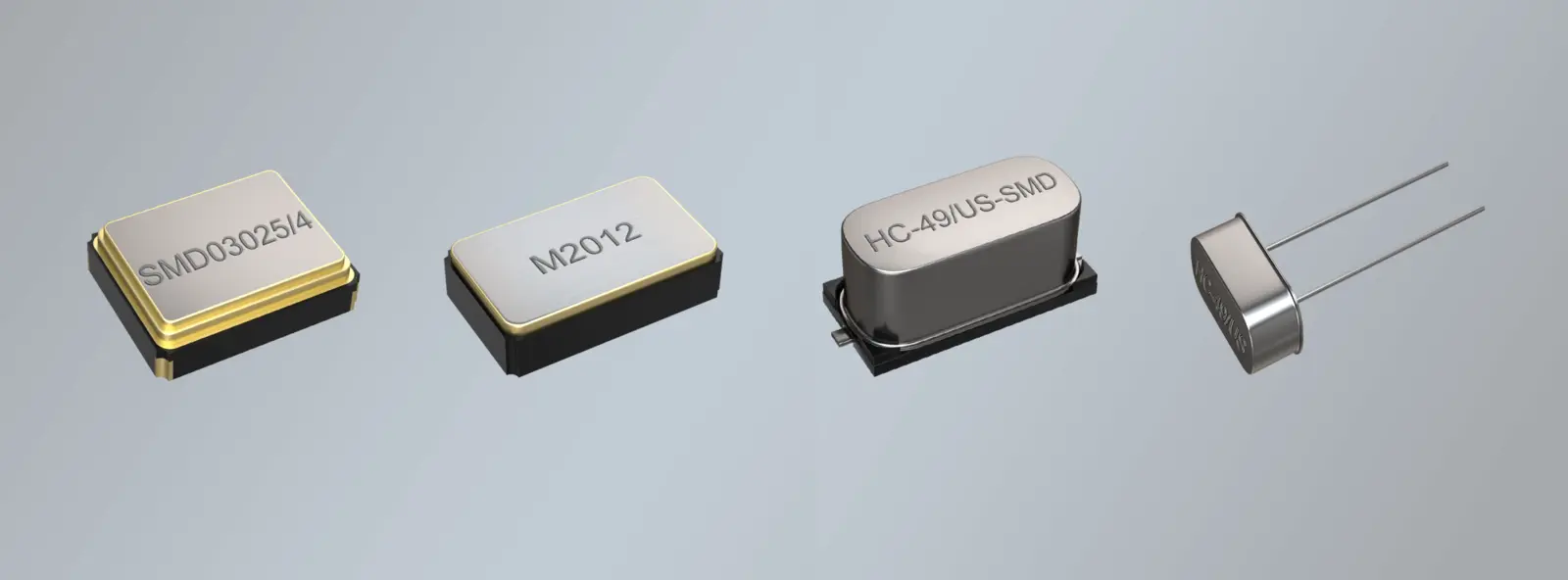

Kwarts Kristal Configurator

CONFIGURATOR OSCILLERENDE KWARTSKRISTALLEN

Ons assortiment kwartskristallen biedt kosteneffectieve oplossingen met uitstekende kwaliteit, prestaties en lange levertijden. Wij kunnen het door u gewenste product uit voorraad leveren of binnen zeer korte tijd.

Onze kwartskristallen (zowel voor doorsteekmontage als voor opbouwmontage) onderscheiden zich door het gebruik van onze unieke, innovatieve LRT (Low ESR Resonator Technology).

We gebruiken alleen kwartsresonatoren die we zelf produceren om onze LRT-kristallen te produceren. De kwartskristallen die we leveren worden 100% getest geleverd, zodat we een kwaliteitsindex van 0 dppm kunnen handhaven.

Ook u kunt vertrouwen op de uitstekende kwaliteit en prestaties van onze kwartsresonatoren en snel en eenvoudig uw gewenste product definiëren met behulp van onze productconfigurators.

Klik op het gewenste product - zie onderstaande lijst - definieer de gewenste parameters en vraag het gewenste kwarts met één klik aan, of bestel gewoon monsters bij ons.

Ons productassortiment "Kwarts" omvat een zeer breed en diep assortiment kwartsgeneratoren. Dit betekent dat we ook kwartsoplossingen kunnen bieden voor bestaande ontwerpen of zelfs als EOL-alternatief.

Voor nieuwe ontwikkelingen raden we de volgende, op lange termijn verkrijgbare topproducten aan:

  • HC-49/US-SMD

    als er voldoende ruimte is op de printplaat. Lage weerstanden maken een snelle transiëntrespons mogelijk.

  • SMD01210/4

    Weerstand-geoptimaliseerde, zeer snel reagerende NANO SMD-kristaloscillator voor zeer kleine toepassingen, ook geschikt voor medische en automotive toepassingen.

  • SMD01612/4

    Weerstand-geoptimaliseerde, zeer snel reagerende MICRO-SMD kristaloscillator voor zeer kleine toepassingen, ook geschikt voor toepassingen in de auto-industrie. Voor >24 MHz is de SMD02016/4aanbevolen.

  • SMD02016/4

    Weerstandsgeoptimaliseerde, zeer snel reagerende MICRO-SMD oscillerende kwarts voor zeer kleine toepassingen, ook geschikt voor toepassingen in de auto-industrie.

  • SMD03025/4

    De meest universele en voordelige MINI-SMD kwarts in een keramische behuizing. Lage weerstand bevordert snelle transiëntrespons.

  • SMD0503/2

    Meest gunstige SMD-kwarts voor het frequentiebereik van 8,0 - 12,0 MHz. Ook geschikt voor toepassingen in de auto-industrie. De SMD03025/4 wordt aanbevolen voor >12 MHz.

  • M3215

    is het meest gebruikte 32,768 kHz SMD-klokkristal. Ook verkrijgbaar als versie met verminderde weerstand van max. 50 kOhm voor ontwerpen met laag vermogen en toepassingen in de auto-industrie (AECQ200).

  • M2012

    is het voordeligste alternatief als de M3215 te groot is. Ook beschikbaar voor automobieltoepassingen (AECQ200).

  • M1610

    Zeer klein 32,768 kHz SMD-klokkristal. Ook verkrijgbaar als versie met verminderde weerstand van max. 60 kOhm voor ontwerpen met laag vermogen en toepassingen in de auto-industrie (AECQ200).

 Product NamePackageProduct CategoryDimensions in mm (W x D x H)Frequency RangeData SheetSampleProduct
SMD01210/4 (Low ESR)
SMD01210/4 (Low ESR) SMD Ceramic/4padMHz Crystal1.2 x 1.0 x 0.32 mm 24.00 - 285.00 MHz PDF Request Enquiry
SMD01612/4 (Low ESR)
SMD01612/4 (Low ESR) SMD Ceramic/4padMHz Crystal1.6 x 1.2 x 0.3 mm 24.00 - 285.00 MHz PDF Request Enquiry
HC-49/US-SMD/2 pads
HC-49/US-SMD/2 pads SMD MetalMHz Crystal11.05 x 4.7 x 4.2 mm 3.50 - 80.00 MHz PDF Request Enquiry
HC-49/US-GSMD/3 pads
HC-49/US-GSMD/3 pads SMD MetalMHz Crystal11.05 x 4.7 x 4.2 mm 3.50 - 80.00 MHz PDF Request Enquiry
HC-49/U-SMD CLIP
HC-49/U-SMD CLIP SMD MetalMHz Crystal11.05 x 5.3 x 18.0 mm 1.84 - 200.00 MHz PDF Request Enquiry
UM/1-SMD CLIP
UM/1-SMD CLIP SMD MetalMHz Crystal8.0 x 3.6 x 12.5 mm 6.00 - 200.00 MHz PDF Request Enquiry
UM/5-SMD CLIP
UM/5-SMD CLIP SMD MetalMHz Crystal6.0 x 3.6 x 10.5 mm 6.00 - 200.00 MHz PDF Request Enquiry
SMD02016/4 (Low ESR)
SMD02016/4 (Low ESR) SMD Ceramic/4padMHz Crystal2.0 x 1.6 x 0.45 mm 16.00 - 285.00 MHz PDF Request Enquiry
SMD02502/4 (Low ESR)
SMD02502/4 (Low ESR) SMD Ceramic/4padMHz Crystal2.5 x 2.0 x 0.6 mm 12.00 - 285.00 MHz PDF Request Enquiry
SMD03025/4 (Low ESR)
SMD03025/4 (Low ESR) SMD Ceramic/4padMHz Crystal3.2 x 2.5 x 0.8 mm 8.00 - 285.00 MHz PDF Request Enquiry
SMD03025/4 Ultrasonic
SMD03025/4 Ultrasonic SMD Ceramic/4padMHz Crystal3.2 x 2.5 x 0.7 mm 12.00 - 40.00 MHz PDF Request Enquiry
SMD0503/4 (Low ESR)
SMD0503/4 (Low ESR) SMD Ceramic/4padMHz Crystal5.0 x 3.2 x 0.8 mm 8.00 - 133.00 MHz PDF Request Enquiry
SMD0503/2 (Low ESR)
SMD0503/2 (Low ESR) SMD Ceramic/2padMHz Crystal5.0 x 3.2 x 0.75 mm 8.00 - 112.00 MHz PDF Request Enquiry
SMD0503/2CC (Low ESR)
SMD0503/2CC (Low ESR) SMD Ceramic/2padMHz Crystal5.0 x 3.2 x 1.2 mm 10.00 - 54.00 MHz PDF Request Enquiry
SMD0603/4 (Low ESR)
SMD0603/4 (Low ESR) SMD Ceramic/4padMHz Crystal6.0 x 3.5 x 1.1 mm 8.00 - 80.00 MHz PDF Request Enquiry
SMD0603/2 (Low ESR)
SMD0603/2 (Low ESR) SMD Ceramic/2padMHz Crystal6.0 x 3.5 x 1.1 mm 8.00 - 160.00 MHz PDF Request Enquiry
SMD0507/4 (Low ESR)
SMD0507/4 (Low ESR) SMD Ceramic/4padMHz Crystal7.0 x 5.0 x 1.3 mm 6.00 - 80.00 MHz PDF Request Enquiry
SMD0507/2 (Low ESR)
SMD0507/2 (Low ESR) SMD Ceramic/2padMHz Crystal7.0 x 5.0 x 1.1 mm 6.00 - 150.00 MHz PDF Request Enquiry
SMD1045/4
SMD1045/4 SMD Ceramic/4padMHz Crystal10.0 x 4.5 x 1.4 mm 3.2768 MHz - 10 MHz PDF Request Enquiry
SMD1045/2
SMD1045/2 SMD Ceramic/2padMHz Crystal10.0 x 4.5 x 1.4 mm 3.2768 MHz - 10 MHz PDF Request Enquiry
HC-49/US/2 pins
HC-49/US/2 pins THT MetalMHz Crystal11.05 x 4.65 x 3.5 mm 3.49 - 75.00 MHz PDF Request Enquiry
HC-49/US/3 pins
HC-49/US/3 pins THT MetalMHz Crystal11.05 x 4.65 x 3.5 mm 3.49 - 75.00 MHz PDF Request Enquiry
HC-49/U
HC-49/U THT MetalMHz Crystal11.05 x 4.7 x 13.4 mm 1.84 - 200.00 MHz PDF Request Enquiry
UM/1
UM/1 THT MetalMHz Crystal8.0 x 3.1 x 8.0 mm 6.00 - 200.00 MHz PDF Request Enquiry
UM/5
UM/5 THT MetalMHz Crystal8.0 x 3.1 x 6.0 mm 6.00 - 200.00 MHz PDF Request Enquiry
M1610 (AVAILABLE IN STOCK)
M1610 (AVAILABLE IN STOCK) SMD Ceramic/2padkHz Crystal1.6 x 1.0 x 0.45 mm 32.768 kHz PDF Request Enquiry
M2012 (AVAILABLE IN STOCK)
M2012 (AVAILABLE IN STOCK) SMD Ceramic/2padkHz Crystal2.0 x 1.2 x 0.60 mm 32.768 kHz PDF Request Enquiry
M3215 (AVAILABLE IN STOCK)
M3215 (AVAILABLE IN STOCK) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Request Enquiry
M3215HT (High Temp. -40/+125°C)
M3215HT (High Temp. -40/+125°C) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Request Enquiry
M3215RR (50 kΩ - low power design)
M3215RR (50 kΩ - low power design) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Request Enquiry
M3215A (AEC-Q200)
M3215A (AEC-Q200) SMD Ceramic/2padkHz Crystal3.2 x 1.5 x 0.75 mm 32.768 kHz PDF Request Enquiry
M4819 (Not recommended for new design)
M4819 (Not recommended for new design) SMD Ceramic/2padkHz Crystal4.8 x 1.9 x 0.8 mm 32.768 kHz PDF Request Enquiry
