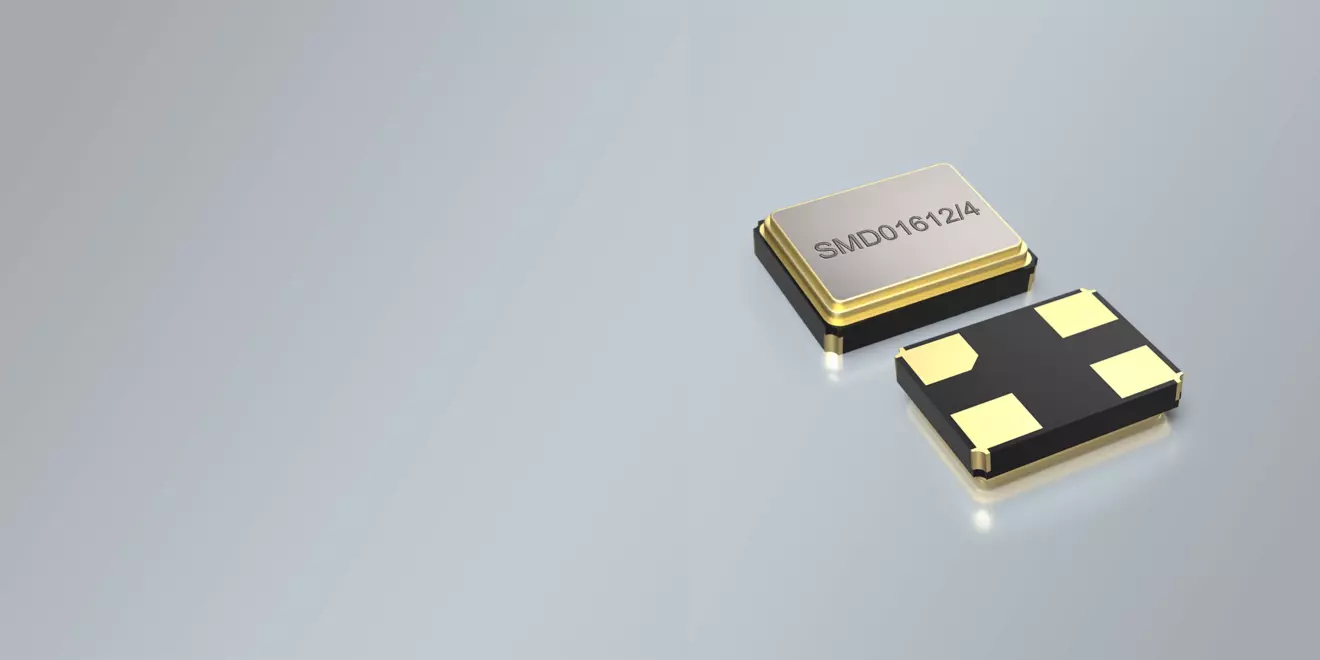

SMD QUARTZ CRYSTAL 1.6 x 1.2 mm 24.0 - 285.0 MHz

Kleine tolerantie / nauwe stabiliteit beschikbaar
Hoge betrouwbaarheid voor lage kosten
Frequentietoleranties van ±10ppm@+25°C, nauwe temperatuurstabiliteit en lage veroudering leverbaar
Kwartsontwerp met lage weerstand (LRT-technologie) voor snel en veilig starten van oscillatie
Uitstekende kloksignaalgenerator voor CPU's

Product Name
SMD Quartz Crystal
Package
SMD Ceramic/4pad
Dimensions in mm (W x D x H)
1.6 x 1.2 x 0.3 mm
Frequency Range
24.00 - 285.00 MHz
STANDARD FREQUENCIES
24.0 MHz / 26.0 MHz / 32.0 MHz /
37.4 MHz / 38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz
DELIVERY FORM
Tape and Reel (3.000 pcs reel)
STORAGE TEMPERATURE
-55°+125°C
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
EQUIVALENT SERIES RESISTANCE (ESR)
24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω
AGING
±1 ppm ~ ±3 ppm max. per year
DRIVE LEVEL
100 μW typ. / 200 μW max.
WORKING TEMPERATURE RANGES
-10/+60°C ~ -40/+125°C
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF (12 pF standard), or Series
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
NUMBER OF SOLDER PADS
4

	±10 ppm	±15 ppm	±20 ppm	±30 ppm	±50 ppm	±100 ppm
-10/60 °C	•	•	•	•	•	•
-20/70 °C	•	•	•	•	•	•
-40/85 °C		•	•	•	•	•
-40/105 °C				•	•	•
-40/125 °C						•
