Elke ontwikkelings- en productiespecialist weet dit! Kwarts kristallen mogen niet worden bewerkt met ultrageluid - noch solderen noch reinigen! De kwartsresonatoren worden beschadigd door het hoogfrequente soldeer- of reinigingsproces.
PETERMANN-TECHNIK uit Landsberg am Lech is het eerste bedrijf ter wereld dat een SMD-kwartskristal presenteert in een geminiaturiseerde keramische behuizing van 3,2×2,5 mm, die speciaal is ontwikkeld voor gebruik in toepassingen waarvan de behuizing wordt afgedicht met ultrageluid. Een sensatie!
Inmiddels is het SMD kristal in een 3,2x2,5mm/4pad behuizing (SMD03025/4 serie) het goedkoopste geminiaturiseerde SMD kristal in een keramische behuizing. Om deze reden is het niet meer dan logisch dat het kristal dat geschikt is voor ultrasone verwerking beschikbaar is in de meest populaire 3,2x2,5mm/4pad behuizing.

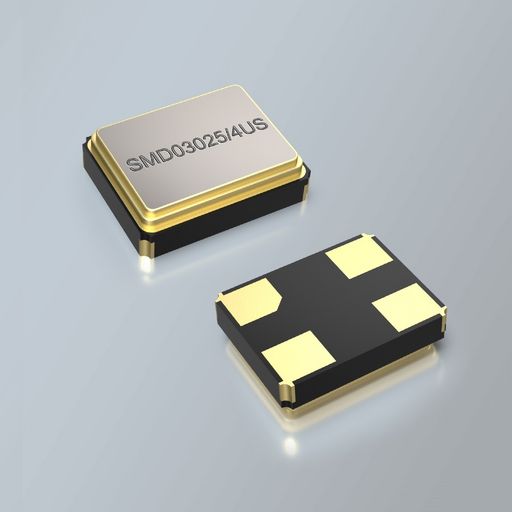

De SMD03025/4US-serie SMD-kristallendie geschikt zijn voor ultrasone verwerking kunnen worden gesoldeerd en gereinigd met ultrasoon geluid. Deze kwarts, waarvan de kwartsresonator in de behuizing een speciale ultrasoonbestendige bevestiging heeft, is ontworpen voor ultrasone frequenties van 15 kHz, 20 kHz, 35 kHz en 40 kHz.
De "SMD03025/4US", die verkrijgbaar is in het frequentiebereik van 12 - 40 MHz, kan worden geleverd met frequentietoleranties van ±10ppm bij +25°C en met temperatuurstabiliteit van ±10ppm over het temperatuurbereik van -20/+70°C. In het industriële temperatuurbereik van -40/+85°C is de nauwste temperatuurstabiliteit ±15ppm.
Dankzij de zeer gunstige prijs kan de ultrasoonbestendige allrounder die in cleanrooms wordt geproduceerd, worden gebruikt in alle toepassingen die een zeer goedkoop SMD-kristal met uitstekende parameters en een uitstekende levensduur vereisen, zoals in de automobiel-, medische, embedded, industriële, commerciële, IoT-, WIFI-, radio- (WLAN, ISM, KNX, ZigBee, Z-Wave, enz.), consumenten-, telecom-, enz. sector.
Natuurlijk omvat het PETERMANN-TECHNIK productassortiment ook 32.768 kHz oplossingen (kristallen en oscillatoren met ultralaag vermogen).
Naast het zeer uitgebreide productassortiment bieden de specialisten van PETERMANN-TECHNIK gedegen productadvies. Indien gewenst kunnen ook zeer uitgebreide circuitanalyses / circuitsimulaties worden uitgevoerd door onze eigen in-house engineeringafdeling. De analyses worden uitgevoerd in overeenstemming met de DIN/IEC60444 normen voor oscillerende kristallen en omvatten oscillatieveiligheidstesten (bepaling van de exacte oscillatiereserve), bepaling van de kristalstroom en vele andere testen.
Het zeer uitgebreide eindrapport geeft informatie over de schakeling en bevat indien nodig suggesties voor aanpassingen of bevestigt de juiste dimensionering van de te testen schakeling. Seriesupport wordt uitgevoerd in coördinatie met de engineering-, inkoop-, productie- en QA-afdelingen van de klant. Het doel is om de klant een zeer snelle time-to-market te bieden dankzij een zeer uitgebreid dienstenpakket.
Meer informatie is te vinden op:
SMD-kwarts 3,2 x 2,5 mm voor ultrageluid
SMD-kwarts 2,0 x 1,6 mm voor ultrageluid
