Deze uitleg beschrijft de kristallografische assen van een synthetisch kwartskristal en de verschillende slijpvormen (AT, BT en SC slijpvorm) die gebruikt worden bij de productie van kwartskristallen.
1. kristalstructuur van kwarts
Kwarts (SiO₂) kristalliseert in het trigonale kristalsysteem. De structuur bestaat uit een netwerk van SiO₄ tetraëders gerangschikt in een spiraal langs de Z-as (ook wel de c-as genoemd).
2. kristallografische assen
Een synthetisch kwartskristal heeft de volgende hoofdassen:
- a₁-, a₃-, a₃-assen (x-assen): In één vlak, 120° ten opzichte van elkaar.
- Z-as (c-as): Komt overeen met de optische as.
- Y-as: Elektrische as, loodrecht op de Z-as.
3. AT-doorsnede
De AT-sectie is een schuine sectie (ongeveer 35,25°) tegen de Z-as in het X-Z-vlak. Het wordt gebruikt om temperatuurstabiele oscillerende kristallen te produceren. De oscillatie vindt plaats in het plaatvlak (vlakke modus).
4. andere kwarts slijpvormen

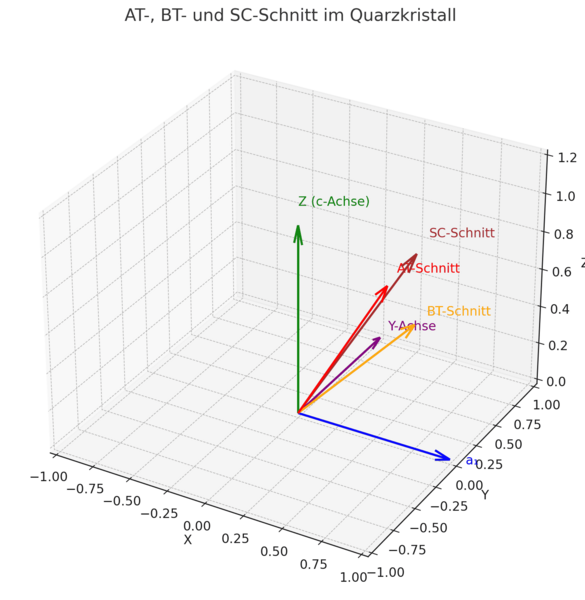

Een vergelijking van de belangrijkste slijptypes:
Eigenschap | AT snijden | BT snijden | SC snijden |
Snijhoek | ~35.25° tegen Z | ~49° tegen Z | ~34° tegen Z, 22.5° tegen Y |
Temperatuurgedrag | Zeer goed | Middelmatig | Uitstekend |
Frequentie stabiliteit | Goed | Middelmatig | Zeer hoog |
Mechanische stabiliteit | Hoog | Licht lager | Zeer hoog |
Toepassing | Standaard oscillerende kristallen | horloges, gunstig | Ruimtevaart, precisieapparaten |
6. gebruik - welke kwartssnede wordt waar gebruikt?
AT-snede
De AT-snede is de meest gebruikte kristalsnede voor kwartskristallen en wordt gebruikt voor de productie van al onze LRT-kwartskristallen ( LOW ESR Resonator Technology). AT-geslepen kristallen worden gekenmerkt door een goede temperatuurstabiliteit, een lage frequentiedrift en een breed toepassingsgebied. AT-cut kristallen kunnen zeer goed geminiaturiseerd worden en zijn ideaal voor resonantiekristallen in het bereik van 3,2 - 285 MHz.
De frequentietolerantie bij +25°C voor onze AT-geslepen kwartskristallen is ±10 ppm bij +25°C. Veroudering is ±10 ppm na 10 jaar. Over het temperatuurbereik van -20/+70°C is de kleinst mogelijke temperatuurstabiliteit ±10 ppm, over -40/+85°C ±15 ppm, over -40/+105°C = ±30 ppm, en ±50 ppm over het temperatuurbereik van -40/+125°C.
Het AT oscillerende kristal voldoet dus aan alle eisen, zelfs voor zeer nauwkeurige radiotoepassingen (ISM band, WiFi, etc.).
BT-Cut
De BT-Cut is een oude snijhoek en werd in het verleden gebruikt toen de AT snijhoek nog niet zo ver ontwikkeld was. BT-geslepen oscillerende kristallen hadden een grotere temperatuurstabiliteit dan AT-geslepen kristallen, maar konden goedkoper worden geproduceerd in een breed frequentiebereik dan AT-geslepen kristallen. BT-geslepen kwartskristallen worden tegenwoordig niet meer gemaakt - ze zijn volledig vervangen door AT-geslepen kwartskristallen.
SC-geslepen
De SC-Cut snijhoek (Stress Compensated Cut) is een dubbel geroteerde kwarts snede die een uitstekende temperatuurstabiliteit, zeer lage veroudering en extreem hoge stabiliteit op lange termijn biedt. Het wordt vooral gebruikt in precisieoscillatoren zoals OCXO's, waar de kleinste frequentieafwijkingen kritisch zijn (bijv. in telecommunicatie, 5G, GPS-referenties, meettechnologie, enz.)
OCXO's zijn Oven Controlled Crystal Oscillators, waarbij een interne "oven" wordt gebruikt om het geslepen kristal op een constante ideale temperatuur te houden. Deze ideale temperatuur ligt in het bereik van 80 - 85°C waar het SC-geslepen kristal ook zijn 0-cyclus heeft. Een andere speciale eigenschap van de SC-geslepen kwartskristallen in OCXO's zijn de oscillatiemodi. Bijvoorbeeld, in OCXO's worden SC-kwartsfrequenties met 5 of 10 MHz niet gerealiseerd in de grondtoon, maar in de 5e harmonische. Waarom? Het heeft te maken met de C1 of dynamische capaciteit. Een kristal in de 5e boventoon heeft een veel kleinere C1 dan een fundamenteel kristal, zodat het SC-geslepen kristal in de OCXO veel nauwkeuriger oscilleert.
FAQs
Wat zijn kristallografische assen in kwarts en waarom zijn ze belangrijk voor kwartskristallen?
Kwarts kristalliseert in het trigonale kristalsysteem en heeft gedefinieerde kristallografische assen die bepalend zijn voor de elektrische en mechanische eigenschappen. De belangrijkste assen zijn de a₁, a₂ en a₃ assen in een vlak dat elk 120° uit elkaar ligt, de Z-as als de optische as en de Y-as als de elektrische as loodrecht op de Z-as. Deze assen dienen als referentiesysteem voor de uitlijning van het kwarts tijdens de productie van oscillerende kristallen. Zelfs kleine veranderingen in de snijhoek beïnvloeden het temperatuurgedrag, het type oscillatie en de stabiliteit op lange termijn van de resonator. De kristallografische assen vormen daarom de basis voor de selectie van geschikte kwarts snijtypes zoals AT, BT of SC snede.
Wat is het verschil tussen AT-, BT- en SC-cut voor kwartsresonatoren?
De AT snede is een schuine snede tegen de Z-as in het X-Z vlak en wordt voornamelijk gebruikt voor temperatuurstabiele standaard oscillerende kristallen. Het is de meest gebruikte kristalsnede vandaag en biedt een goede combinatie van temperatuurstabiliteit, lage frequentiedrift en een breed toepassingsgebied. De BT snede is een oudere slijphoek die vroeger gebruikt werd, maar nu bijna volledig vervangen is door de AT snede. De SC-snede is een dubbel geroteerde, spanningsgecompenseerde kwartssnede met een bijzonder hoge temperatuurstabiliteit, lage veroudering en uitstekende stabiliteit op lange termijn. Dit maakt de SC slijpvorm bijzonder geschikt voor hoge-precisietoepassingen zoals OCXO's, telecommunicatie, 5G, GPS referenties en meettechnologie.
Waarom is de AT-Cut de standaard voor moderne oscillerende kwartskristallen?
De AT-Cut heeft zich gevestigd als de standaard omdat het een zeer goede temperatuurstabiliteit combineert met een hoge productierijpheid en brede toepasbaarheid. Het wordt bij PETERMANN-TECHNIK gebruikt voor alle LRT oscillerende kristallen en is ideaal voor frequentiebereiken van 3,2 tot 285 MHz. AT-geslepen kristallen kunnen zeer goed worden geminiaturiseerd en zijn daarom ook interessant voor compacte elektronische assemblages. De frequentietolerantie bij +25°C is ±10 ppm en de veroudering is ook zeer laag met ±10 ppm na 10 jaar. Bovendien voldoet het AT oscillerend kristal zelfs aan veeleisende eisen in nauwkeurige radiotoepassingen zoals ISM-band of WiFi.
Welke temperatuurstabiliteit bereiken AT-Cut oscillerende kristallen in verschillende temperatuurbereiken?
AT-Cut oscillerende kristallen bieden verschillende stabiliteitswaarden afhankelijk van het gespecificeerde temperatuurbereik en zijn daarom geschikt voor veel industriële toepassingen. Over het bereik van -20 tot +70°C kan de smalst mogelijke temperatuurstabiliteit van ±10 ppm worden bereikt. Voor het uitgebreide bereik van -40 tot +85°C is de stabiliteit ±15 ppm. Met nog hogere eisen voor het toepassingsbereik zijn ±30 ppm over -40 tot +105°C en ±50 ppm over -40 tot +125°C mogelijk. Deze waarden tonen aan dat de AT-sectie een zeer goed uitgebalanceerde oplossing is voor toepassingen met hoge eisen aan frequentienauwkeurigheid en temperatuurgedrag.
Waarom wordt de SC-Cut gebruikt in OCXO's en precisieoscillatoren?
De SC cut wordt gebruikt in precisieoscillatoren omdat het een uitstekende temperatuurstabiliteit, zeer lage veroudering en extreem hoge stabiliteit op lange termijn biedt. In OCXO's wordt de kwarts op een constante ideale temperatuur van ongeveer 80 tot 85°C gehouden door een interne oven, waar de SC-vertanding zijn 0-cyclus heeft. Hierdoor kunnen de kleinste frequentieafwijkingen bijzonder effectief worden geminimaliseerd. Bovendien werken SC cut kristallen in OCXO's op 5 of 10 MHz vaak niet in de grondtoon, maar in de 5e boventoon. De kleinere dynamische C1 in boventoonmodus helpt het kristal om nog nauwkeuriger te oscilleren.
