Een zeer laag stroomverbruik en uitstekende jitterwaarden zijn net zo goed aan boord als zeer gunstige prijzen, zeer snelle beschikbaarheid van samples en seriehoeveelheden. Frequentiestabiliteit is beschikbaar voor de XO's van +-10ppm over -40/+85°C in behuizingen van 3,2x2,5mm, of de TC&VCTCXO's in behuizingen van 3,2x2,5mm met +-2,5ppm temperatuurstabiliteit over -40/+85°C. De LVCMOS, LVDS en CML versies zijn verkrijgbaar met voedingsspanningen vanaf 1,8VDC, of LVPECL, HCSL en LVDS vanaf 2,5VDC. De silicium differentiële oscillatoren kunnen overeenkomstige kwartsoscillatoren vervangen en zo grote besparingen opleveren.
Het productassortiment Differentiële silicium oscillatoren met laag vermogen (XO - DLPO-serie) omvat oplossingen in het frequentiebereik van 1,0 - 625625 MHz, afhankelijk van de versie, inclusief versies die speciaal zijn geoptimaliseerd voor de vereisten van 10GB Ethernet, SONET, SATA, SAS, Fibre Channel en PCI Express. Typische toepassingen voor differentiële siliciumoscillatoren zijn onder andere telecom, netwerken, Ethernet, instrumentatie, opslag, server en industriële besturingssystemen.
Vergeleken met conventionele kwarts differentiële oscillatoren hebben differentiële siliciumoscillatoren minder dan de helft van het stroomverbruik nodig en hebben ze frequentiestabiliteit van ±10 ppm over -40/+85°C. Er zijn oplossingen beschikbaar met uitgangssignalen LVCMOS, LVDS en CML vanaf 1,8 VDC of LVPECL, HCSL en LVDS vanaf 2,5 VDC.

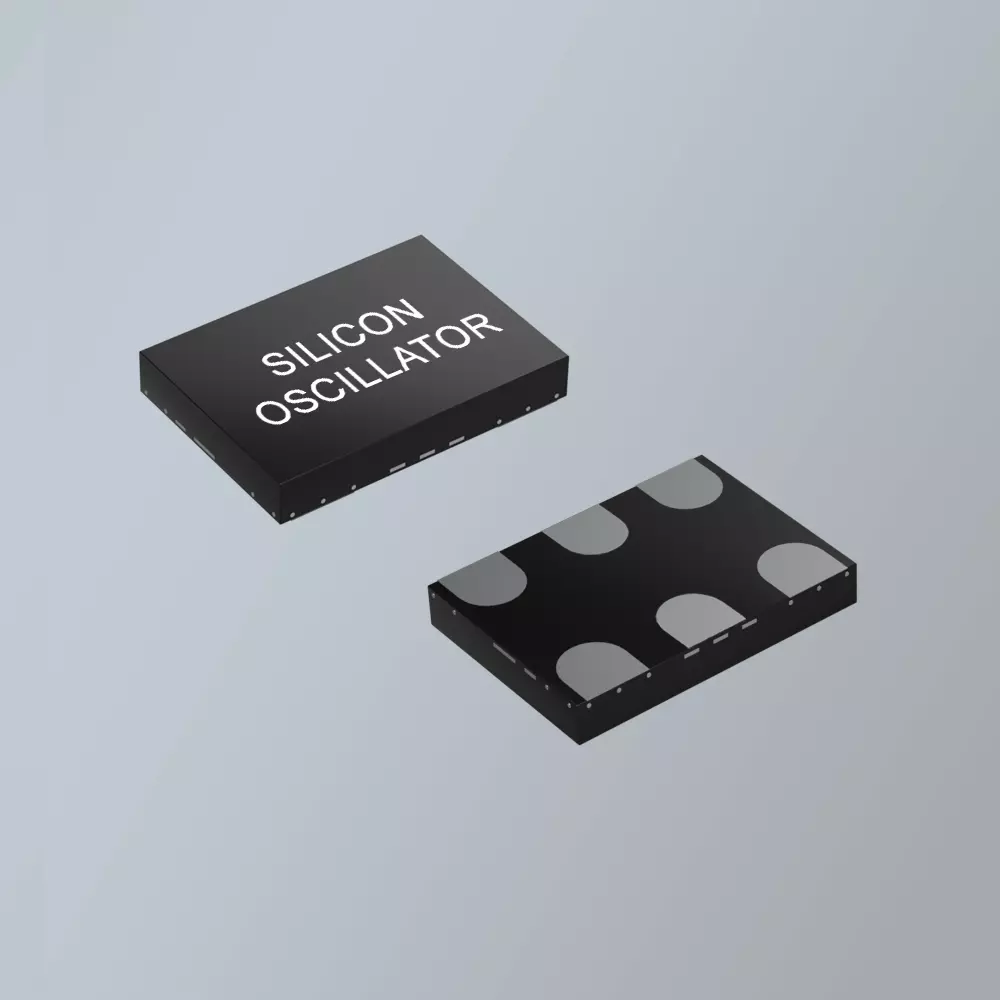

De differentiële siliciumoscillatoren van de DLPO-serie zijn verkrijgbaar in de 6Pad-pakketten 3,2x2,5, 5,0x3,2 en 7x5 mm en kunnen op dezelfde lay-outs worden gebruikt als de kwarts differentiële oscillatoren als een directe 100% drop-in vervanging van de kwartsoplossingen. Om het stroomverbruik terug te brengen tot 10 µA wanneer ze niet in gebruik zijn, hebben alle versies de ST (stand-by) functie op pen 1. Een zeer snel transiëntgedrag van max. 10 ms na inschakeling is gegarandeerd, evenals de uitstekende lage veroudering van max. ±1ppm na het eerste jaar.
Monsters van de differentiële siliciumoscillatoren kunnen op dezelfde dag verzonden worden in elke frequentie in het bereik van 1 - 625 MHz met ±20ppm over -40/+85°C met 1,8 - 3,3 VDC, op voorwaarde dat de monsters voor 14:00 besteld zijn bij PETERMANN-TECHNIK. Als er andere parameters nodig zijn, kunnen oscillatoren of seriehoeveelheden binnen zeer korte tijd beschikbaar worden gesteld.
De TC&VCTCXO differentiële versies van de DTCVCTO en HFDTCVCTO series zijn leverbaar met een temperatuurstabiliteit van +-2,5 ppm over -40/+85°C en een 10-jarige veroudering van +-5 ppm als standaard en worden gekenmerkt door een zeer breed regelspanningsbereik tot +-50 ppm. De TC&VCTCXO-oplossingen bieden ook een zeer lage jitterwaarde, een zeer laag stroomverbruik, zeer kleine behuizingsafmetingen en zeer gunstige prijzen.
Door gebruik te maken van differentiële siliciumoscillatoren kan veel worden bespaard. Informatie over het circuit is gedocumenteerd in de datasheets. Als de gegevens niet voldoende zijn voor een snel ontwerp, staan de specialisten van PETERMANN-TECHNIK altijd klaar met ervaring, advies en assistentie. Dankzij de gespecialiseerde design-in engineering kan PETERMANN-TECHNIK klanten de juiste ondersteuning bieden om een zeer korte time-to-market mogelijk te maken. Prijs- en logistieke systemen, aangepast aan de toeleveringsketen, moeten de klant helpen zijn ontwikkelings-, kwalificatie-, component-, inkoop- en infrastructuurkosten aanzienlijk te verlagen en tegelijkertijd zijn flexibiliteit te verhogen.
