De unieke Ultra Low Power Micro Oscillator van de "ULPO" serie heeft een stroomverbruik van 50µA bij 2,048 MHz met een voedingsspanning van 1,8VDC. Dit betekent dat de "ULPO" 30 keer minder stroom verbruikt dan een vergelijkbare TCXO (geknipt sinusuitgangssignaal), of zelfs 200 keer minder stroom verbruikt dan een normale klokoscillator (CMOS/TTL compatibel) met 2,048 MHz.
Met behuizingsafmetingen van 1,5 x 0,8 mm bespaart de goedkope ultra low power oscillator van de "ULPO" serie enorm veel ruimte op de printplaat en is 85% kleiner dan een oscillator in een behuizing van 3,2x2,5 mm.
De "ULPO", die momenteel verkrijgbaar is in het frequentiebereik van 1 - 26 MHz, kan worden geleverd in een temperatuurbereik tot -40/+85°C en kan, als bijkomend voordeel, minimaal twee IC's tegelijk verwerken. Vanwege de technologie heeft een klein MHz kristal een zeer hoge weerstand, wat vaak leidt tot onvoldoende oscillatiestabiliteit van de oscillatorfase van het gebruikte IC/MCU/SoC. Het gebruik van een ultralaagvermogen MHz-oscillator uit de "ULPO"-serie biedt altijd optimale immuniteit tegen transiënte oscillatie.
Normaal gesproken worden een of meer frequentiebepalende componenten, voornamelijk kristallen, gebruikt voor het klokken van IC/MCU/SoC-componenten. Het kristal zelf verbruikt geen stroom, maar een circuit dat geklokt wordt met een kristal verbruikt meer stroom dan een circuit dat geklokt wordt met een goedkope ultra low power oscillator uit de ULPO-serie. Dit komt doordat de on-chip oscillatortrap veel energie moet gebruiken om het kristal te laten werken. Hoe groter de kristalweerstand, hoe meer energie er nodig is om het te laten oscilleren of oscillerend te houden. Als het IC/MCU/SoC echter wordt geklokt door een ultra laag vermogen oscillator (direct geschakeld naar XIN - zie afbeelding hieronder), dan kan de on-chip oscillator worden overbrugd door het IC/MCU/SoC en kan het apparaat direct worden geklokt vanuit de ULPO. Dit kan veel energie besparen en de levensduur van de batterij verlengen.

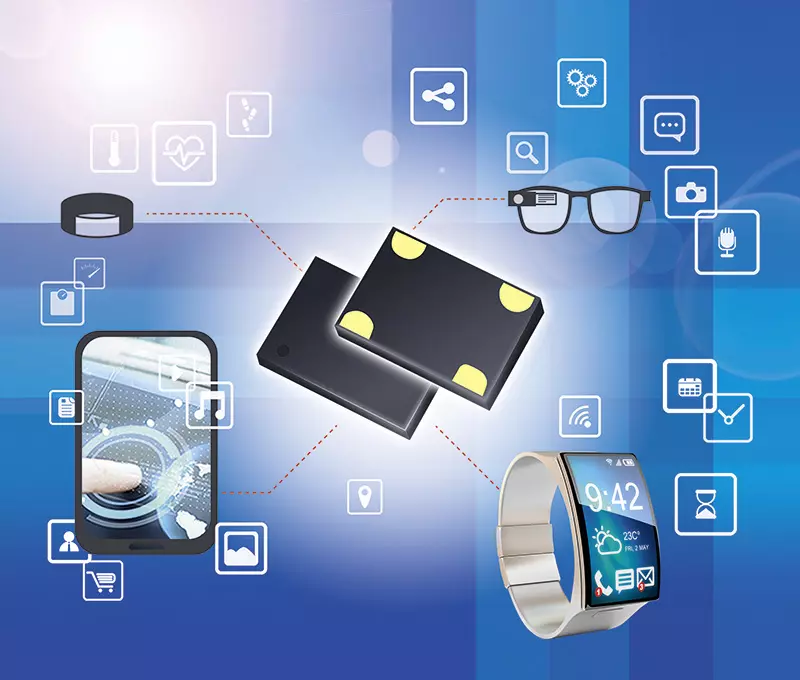

De combinatie van extreem laag energieverbruik en ultracompacte behuizing maakt deze oscillator op basis van zeer innovatieve CMOS-technologie ideaal voor gebruik in batterijgevoede toepassingen zoals wearables, GPS, smartphones, tablets, gezondheids- en welzijnsmonitoren, sportvideocamera's, loT, smart metering, smart housing, industriële, draadloze ISM-band, camera's, Bluetooth headsets, consumenten- en embedded computing-toepassingen.
Om klanten een extreem korte time-to-market te kunnen bieden, zijn samples en seriehoeveelheden zeer snel beschikbaar. Als u wilt vertrouwen op een zeer innovatieve oscillatortechnologie met ultralaag vermogen, kunnen onze klokspecialisten u snel en eenvoudig adviseren.
Ontdek nu meer:
SMD ULTRA LOW POWER 1 - 26 MHz OSCILLATORS
of
ULTRA LAGE POWER OSCILLATOR 1 - 26 MHz
Technische vragen:
Telefoon: 0 81 91 / 30 53 95
E-mail: info(at)petermann-technik.de
