De klokspecialisten van PETERMANN-TECHNIK laten zien hoe de juiste keuze van automotive-oscillatoren veel geld kan besparen en de toepassing uiterst veilig kan maken.
Huidige situatie:
Door de steeds toenemende complexiteit van de elektronica in moderne voertuigen en de steeds toenemende verpakkingsdichtheid op geminiaturiseerde printplaten, blijft de vraag naar zeer kleine frequentiebepalende componenten groeien. In veel toepassingen is het ook nodig om over te schakelen van een AEC-Q200-compatibel SMD-kristal naar een AEC-Q100-compatibele SMD-oscillator. De ontwerper heeft voor zijn toepassing een hoger temperatuurbereik, een nauwkeurigere frequentietolerantie of een kleinere behuizing nodig om te voldoen aan de eis van PCB-miniaturisatie. Dit kan niet langer worden gerealiseerd met een kristal zonder compensatie. Bovendien neemt de weerstand van kristallen in kleine behuizingen dramatisch toe als gevolg van de gebruikte technologie, wat betekent dat niet langer kan worden voldaan aan de veiligheidsfactor van ≥10 die wordt vereist door voertuigfabrikanten, omdat de oscillatortrap de hogere kristalweerstanden niet langer kan aansturen binnen het vereiste veiligheidsbereik. Met een automotive-oscillator kunnen hogere belastingen worden aangestuurd en kunnen meerdere IC's tegelijkertijd worden geklokt, zodat het circuit onder alle omstandigheden veilig kan worden ingeschakeld. In tegenstelling tot het kwartskristal heeft de oscillator geen ruimteverslindende externe circuitcapaciteiten nodig, zodat een kleinere PCB kan worden ontwikkeld.
Extreme levensduur en hoge nauwkeurigheid:
Een MTBF van 1000 miljoen uur. 50.000g voorraad en 70g trillingsbestendigheid in combinatie met de beste trillingsgevoeligheid in de industrie van 0,1ppb/G zijn niet alleen gewenste waarden, maar komen overeen met de standaard omgevingscondities waaraan de SMD-oscillatoren van de LPO-AUT (-40/+85°C), HTLPO-AUT (40/+105°C en -40/+125°C) en WTLPO-AUT (-55/+125°C) series voldoen en vormen daarmee tevens de beste waarde op de markt voor automotive SMD-oscillatoren. Alle automotive oscillatoren kunnen geleverd worden met frequentiestabiliteit van ±20ppm over het vereiste temperatuurbereik (ook -55/+125°C) met een veroudering van ±5ppm na 10 jaar. Dit betekent dat de automotive oscillatoren zeer nauwkeurig zijn en gebruikt kunnen worden in alle automotive toepassingen zoals infotainmentsystemen, botsingswaarschuwingssystemen, automotive Ethernet, vision-systemen, transmissiecontrole-eenheden, black boxes, sensoren, enz.
Veilige toepassingen:
De eisen van autofabrikanten worden steeds strenger. De communicatieopstelling met externe apparaten via Bluetooth in infotainmentsystemen moet steeds sneller werken. Automotive Ethernet, of de boordnetwerken in het algemeen, moeten ook steeds nauwkeuriger geklokt worden om nog efficiënter te worden. Transmissiecontrole-eenheden vereisen zeer hoge temperatuurbereiken en extreme schok- en trillingsbestendigheid, waaraan niet langer kan worden voldaan met een kwartskristal vanwege de betrokken technologie. Maar met de automotive-oscillatoren uit het PETERMANN-TECHNIK productassortiment.
VDD-bereik 2,25 - 3,63 VDC / Laag vermogen:
De laagvermogen AEC-Q100 compatibele automotive oscillatoren van de genoemde series, die verkrijgbaar zijn in het frequentiebereik van 1 - 137 MHz, hebben zeer innovatieve CMOS IC's die niet alleen zeer weinig stroom verbruiken, maar ook in het voedingsspanningsbereik van 2,25 - 3,63 VDC (3,3VDC of 3,0 VDC, of 2,8 VDC of 2,5VDC) met elke voedingsspanning kunnen werken.
Voorbij zijn de dagen dat een aparte oscillator uitgebreid gespecificeerd, getest, gekwalificeerd, aangeschaft en beheerd moest worden voor elke nauwkeurigheid en elke voedingsspanning! De "-XX-" versies (2,25 - 3,63VDC) besparen enorm veel geld in het hele proces! Bovendien kan het aantal componenten drastisch worden verminderd, wat resulteert in aanzienlijk lagere infrastructuurkosten bij inkoop en magazijnbeheer (minder kapitaal vastleggen in het magazijn, enz.). Grotere hoeveelheden van een component betekenen ook gunstigere prijzen.
Met het voedingsspanningsbereik van 2,25 - 3,63 VDC en de nauwkeurigheid van ±20ppm@-55/+125°C, bijvoorbeeld, kunnen de goedkope/laagvermogen automotive oscillatoren worden gebruikt in elke automotive toepassing,
Het stroomverbruik van de automotive-oscillatoren is bijvoorbeeld typisch 6.2mA@2.25 - 3,63 VDC bij een frequentie van 125 MHz. Een conventionele kwartsoscillator heeft 40 mA nodig. Dit betekent dat de automotive oscillatoren ook voldoen aan de vraag naar moderne componenten die steeds minder stroom verbruiken. Monsters in alle gangbare frequenties zijn direct leverbaar vanuit het PETERMANN-TECHNIK magazijn, en speciale frequenties kunnen binnen enkele dagen geleverd worden.
SolftLevel-functie vermindert EMC:
Een normaal LVCMOS blokgolfsignaal heeft scherpe randen, wat in veel automobieltoepassingen tot EMC-problemen kan leiden. De zeer innovatieve CMOS IC's die worden gebruikt, maken het mogelijk om de stijg- en daaltijd van het uitgangssignaal met maximaal 45% te verlengen, zodat EMC-demping van de 11e harmonische met meer dan -60 dB kan worden gerealiseerd door de TR/TF-tijd te verlengen. Een enorme waarde voor zo'n eenvoudige aanpassing van detrise- en tfall-tijd, die de klant geen geld kost maar deel uitmaakt van de standaardprestaties. Nog een groot voordeel dat pleit voor de uitstekende prestaties van de automotive oscillatoren van PETERMANN-TECHNIK.
Breed scala aan behuizingen - keuze van behuizing

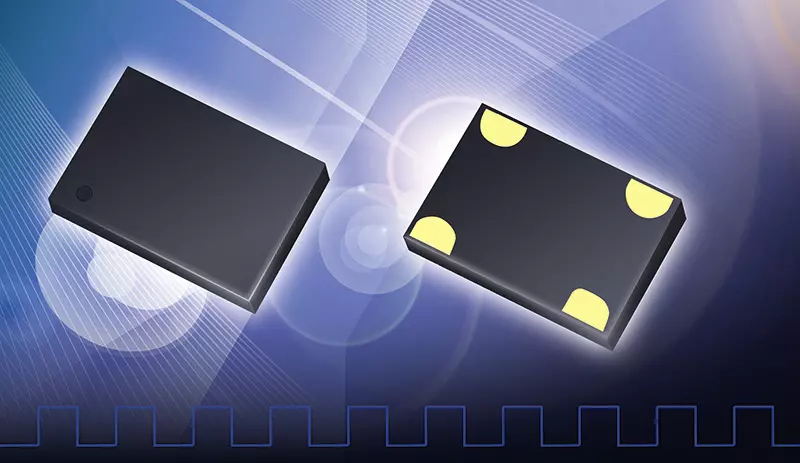

Alle automotive-oscillatoren zijn leverbaar in standaardbehuizingen met de afmetingen 2,0x1,6 mm; 2,5x2,0 mm; 3,2x2,5 mm; 5,0x3,2 mm en 7,0x5,0 mm. De behuizingen met afmetingen 2,0x1,6 mm en 2,5x2,0 mm worden het meest gebruikt voor nieuwe ontwerpen. De tendens gaat echter meer in de richting van 2,0x1,6 mm. Beide behuizingen zijn beschikbaar voor de lange termijn.
Obsolentiebeheer:
PETERMANN-TECHNIK heeft natuurlijk een geoptimaliseerd obsolentiemanagementsysteem. De specialisten van PETERMANN-TECHNIK bevelen hun klanten alleen producten aan die minstens 10 jaar leverbaar zijn.
Conclusie:
Door gebruik te maken van de beschreven automotive-oscillatoren in het voedingsspanningsbereik van 2,25 - 3,63VDC ("-XX-" versies) met de zeer nauwe frequentietoleranties van ±20ppm, kan er veel geld bespaard worden in het gehele proces, omdat er minder producten getest, ingekocht en opgeslagen hoeven te worden. Bovendien kan het EMC-gedrag aanzienlijk worden verbeterd door eenvoudigweg het uitgangssignaal aan te passen. PETERMANN-TECHNIK producten zijn zeer klein, goedkoop, extreem duurzaam, hebben een lange levensduur en kunnen gebruikt worden in alle automobieltoepassingen. De specialisten van PETERMANN-TECHNIK bieden gedetailleerd advies. Hun eigen toepassingstechnici bieden niet alleen uitgebreide technische diensten tijdens het design-in proces en de productie op grote schaal, maar kunnen ook circuittests uitvoeren in overeenstemming met de normen van de voertuigfabrikant. Eén voor allen, in het voordeel van de klant. PETERMANN-TECHNIK "uw klokkenexpert"!
