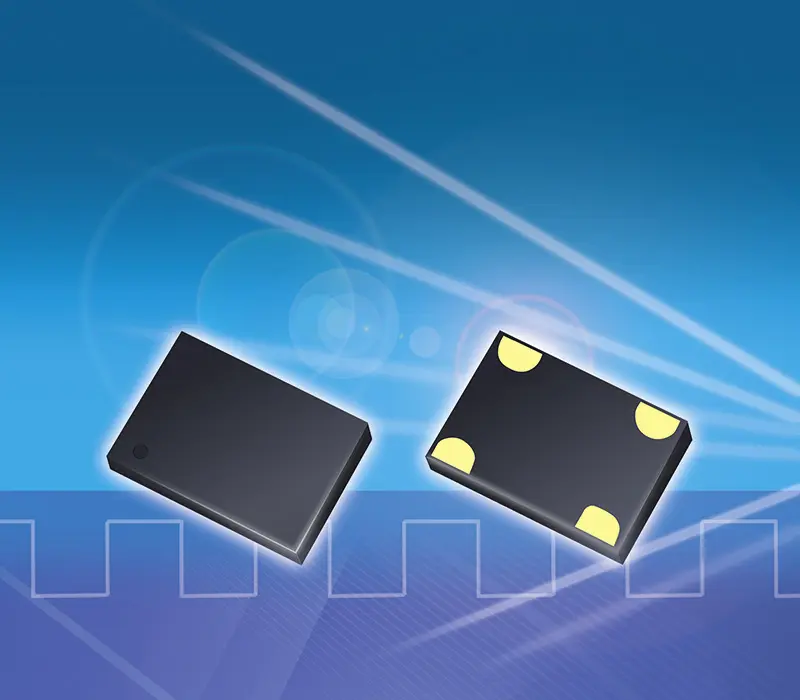

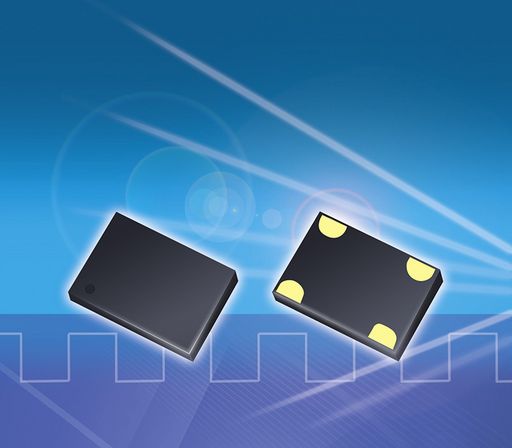

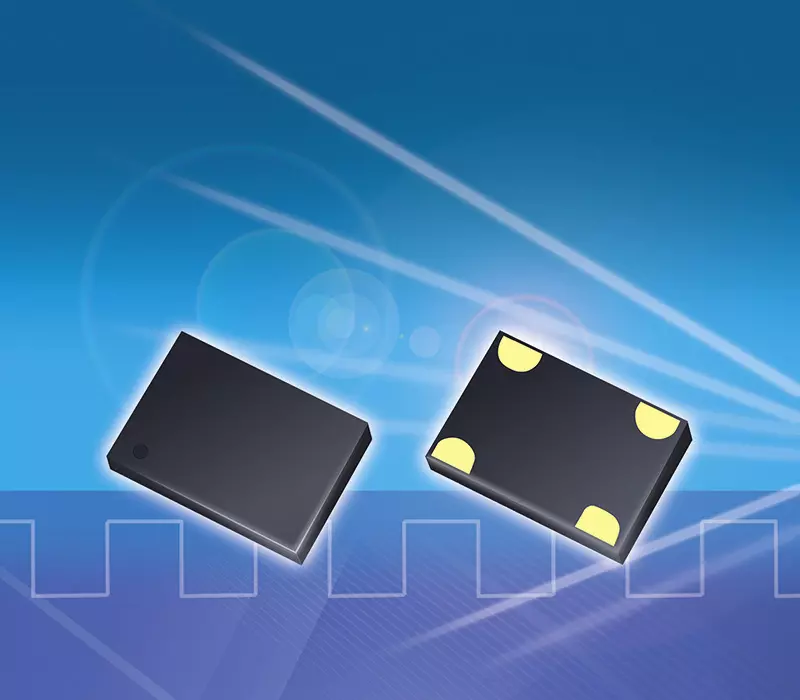

Goedkope siliciumklokoscillatoren met laag vermogen uit onze productreeks maken gebruik van de allernieuwste IC-technologie en stellen normen op het gebied van prestaties, extreme levensduur (MTBF 1 miljard uur), uitstekende schok- en trillingsbestendigheid, grootte, nauwkeurigheid, jitter, energieverbruik en flexibiliteit. In onze SMD-siliciumoscillatoren van de LPO-, HTLPO- en WTLPO-serie en in de bijbehorende auto-versies (AEC-Q100) wordt een siliciumresonator gebruikt om het IC te klokken. Door de zeer lage oscillatie-energie van de micro-silicium resonator zijn de prestaties van de SMD silicium oscillatoren wereldwijd beter dan die van vergelijkbare kwarts oscillatoren. In principe kunnen de SMD silicium oscillatoren gebruikt worden in alle toepassingen die een zeer goedkope klokoscillator nodig hebben. Monsters kunnen normaal gesproken dezelfde dag worden verzonden als ze voor 14:00 uur worden aangevraagd.
De trend ten gunste van SMD-siliciumoscillatoren zet zich onverminderd voort. Aan de ene kant zijn ze goedkoop gezien hun prestaties en vervangen ze kwartsoscillatoren, afgezien van TCXO's en VC-TCXO's, in alle verticale markten en toepassingen. Bovendien maken de ultra low power 32,768 kHz en MHz oscillatoren energiebesparingen tot 50% mogelijk - vraag onze specialisten hoe dit mogelijk is.
WELKE VERSIE RADEN WE AAN VOOR NIEUWE ONTWIKKELINGEN?
Voor nieuwe ontwikkelingen raden we versies aan in een behuizing van 2,0x1,6 mm of maximaal 2,5x2,0 mm, met het zeer brede voedingsspanningsbereik van 2,25-3,63 VDC (-XX- in de artikelaanduiding), de frequentiestabiliteit van ±20ppm@-40/+85°C, ±30ppm@-40/+105°C, ±30ppm@-40/+125°C, of ±50ppm@-55/+125°C, met de gewenste frequentie. Voor de functie van pin1 raden we het gebruik van de stand-by functie aan, zelfs als deze functie niet absoluut noodzakelijk is. Redenen. Enerzijds is de bedradingsinspanning voor pin #1 erg laag in verhouding tot de mogelijke prijsbesparing. Dit komt omdat we normaal gesproken grote hoeveelheden voorraad hebben met de stand-by functie in ons magazijn, zodat we op zeer korte termijn en tegen lage kosten kunnen leveren. Oscillatoren zonder de stand-by functie op pin 1 worden in de gewenste hoeveelheid gefabriceerd, wat doorgaans aanzienlijk duurder is. Als er geen voorraad van de gewenste oscillator beschikbaar is, bedraagt de standaard levertijd, zelfs voor klantspecifieke producten, 4 - max. 6 weken.
HOE HET EMV-GEDRAG GRATIS TE VERBETEREN
De SMD-siliciumklokoscillatoren hebben de zogenaamde SoftLevel-functie. Gedetailleerde informatie is te vinden in het volgende rapport:"Hoe SMD silicium klok Oscillator EMC aanzienlijk verbetert".
De gratis SoftLevel-functie maakt het mogelijk om de stijg- en daaltijd van het uitgangssignaal te vertragen. Hierdoor worden de randen van het uitgangssignaal ronder; in de langzaamste versie lijkt het uitgangssignaal op een haaienvin. Met een verlenging tot 45% van de stijg-/valtijd is de EMC-demping bij de 11e harmonische meer dan -60 dB. Een enorme waarde voor zo'n eenvoudige aanpassing vantrise en tfall.
ENGINEERING SERVICES COMPLETEREN ONS ZEER BREDE PRODUCTASSORTIMENT:
1) Gericht op het gehele ontwerpproces
Onze kernexpertise ligt op het gebied van frequentiegenererende componenten en het bijbehorende productadvies op maat, evenals de volledige ondersteuning van de klant tijdens het ontwerpproces. We bieden onze klanten speciale toegevoegde waarde door onze technische expertise voortdurend te gebruiken om een klantgerichte oplossing te bieden op basis van geavanceerde en innovatieve componenten. Daarom begeleiden we onze klanten door het hele design-in proces, van toepassingsgerichte productselectie en monsterassemblage tot serieproductie en serieondersteuning.
2) Onze design-in service:
▪ Uitgebreid productadvies
Circuitanalyses
Schakelsimulaties
Meting van het gebruikte kwartskristal/oscillator op basis van de normen voor oscillerende kristallen (IEC60444)
Meting van de stroom en het aandrijfniveau van kwartskristallen (IEC60444)
Bepaling van de werkfrequentie en de effectieve belastbaarheid (IEC60444)
Bepaling van de veiligheidsfactor en de veiligheid van de transiënte respons (IEC60444)
Aanbevelingen voor het aanpassen van de schakeling aan de respectievelijke frequentiebepalende component
Grote serie ondersteuning in samenwerking met de betrokken afdelingen van de klant
3) Voordelen voor onze klanten:
Uitbesteding van tests stelt de klant in staat om aanzienlijke kosten- en tijdbesparingen te realiseren, evenals een technische en uitgebreide basis voor besluitvorming.
Snelle uitvoering en levering van technische analyses met een eindrapport binnen zeer korte tijd.
Extreem snelle marktintroductie van een product en ontlasting van de engineeringafdeling van de klant dankzij op standaarden gebaseerde tests en extreem korte analysetijden.
Vroegtijdige opsporing en correctie van fouten in het circuit van frequentiegenererende componenten om probleemloze massaproductie mogelijk te maken.
Onze analysemethoden voldoen aan de specificaties van onder andere de auto- en bedrijfswagenindustrie en zijn uiterst degelijk en betrouwbaar.
