Standaarden en meetmethoden voor kwartskristallen

De IEC 60444-serie, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 en de JEDEC JESD22-serie zijn bijzonder relevant voor het meten en testen van kwartskristallen. De IEC 60444-serie beschrijft de belangrijkste meetmethoden voor piëzo-elektrische kwartsresonatoren, waaronder resonantiefrequentie, serieweerstand en equivalente circuitparameters. DIN EN 60444 is de Duitse of Europese toepassing van deze internationale IEC-normen en is daarom inhoudelijk direct toepasbaar. MIL-PRF-3098 en MIL-STD-202 definiëren aanvullende eisen en omgevingstesten, met name voor robuuste en militaire toepassingen. De JESD22 serie omvat ook betrouwbaarheids- en milieutests zoals thermische cycli, vochtigheidstests en levensduurtests.

De IEC 60444-serie is de centrale serie normen voor meetmethoden op piëzo-elektrische kwartsresonatoren. Hierin wordt gespecificeerd hoe belangrijke elektrische parameters zoals resonantiefrequentie, resonantieweerstand, ESR, Q-factor Q en bewegingsparameters betrouwbaar kunnen worden bepaald. IEC 60444-1 beschrijft bijvoorbeeld de nul-fase methode in een π circuit voor het meten van resonantiefrequentie en serieweerstand. Andere delen van de norm behandelen toepassingsadviezen, de bepaling van equivalente circuitparameters en netwerkanalysemethoden voor serie- en parallelle resonantie. De standaard creëert zo een gestandaardiseerde basis voor vergelijkbare en reproduceerbare kristalmetingen.

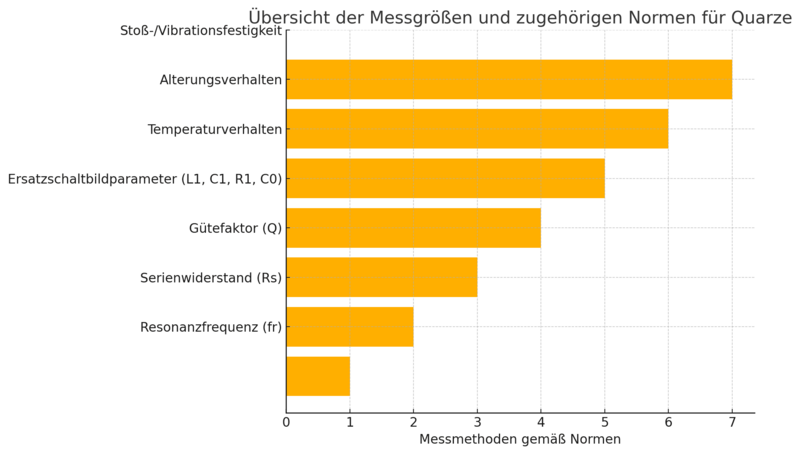

Volgens de relevante normen worden verschillende belangrijke meetvariabelen bepaald voor kwartskristallen, die bepalend zijn voor functie en kwaliteit. Deze omvatten de resonantiefrequentie bij serieresonantie, de serieweerstand Rs of de equivalente serieweerstand ESR en de kwaliteitsfactor Q. Equivalentiekringdiagramparameters zoals L1, C1, R1 en C0 zijn ook belangrijk, omdat ze het elektrische gedrag van het kwartskristal nauwkeurig beschrijven. Afhankelijk van de vereisten worden ook frequentieveranderingen via temperatuur, verloop op lange termijn en schok- en trillingsbestendigheid getest. Deze meetwaarden zijn essentieel voor een betrouwbare evaluatie van kwartskristallen voor industriële, veeleisende of kwaliteitskritische toepassingen.

De gestandaardiseerde meting van de resonantiefrequentie en serieweerstand wordt gewoonlijk uitgevoerd in overeenstemming met IEC 60444-1 met behulp van de nul-fase methode in een π-circuit. Hiermee wordt de frequentie bepaald waarbij het kristal zijn serieresonantie bereikt en het fasegedrag overeenkomt met de gedefinieerde meetomstandigheden. Op basis hiervan kan ook de serieweerstand Rs worden bepaald als maat voor de energieverliezen bij resonantie. De standaard zorgt ervoor dat de meetopstelling, testomstandigheden en evaluatie gestandaardiseerd zijn en dat de resultaten vergelijkbaar blijven. Deze gestandaardiseerde procedure is vooral belangrijk voor de selectie en kwalificatie van oscillerende kristallen.

Milieu- en betrouwbaarheidstesten in overeenstemming met MIL-STD-202, MIL-PRF-3098 en de JEDEC JESD22 serie zijn bijzonder belangrijk voor kwartskristallen. Deze normen hebben betrekking op belastingen die kunnen leiden tot frequentieveranderingen, veroudering of mechanische schade bij praktisch gebruik. Deze omvatten thermische cycli, vochtigheidstests, levensduurtests en schok- en trillingsbestendigheidstests. Dergelijke testen helpen om de mechanische veerkracht en langetermijnfrequentiestabiliteit van een kwartskristal te evalueren onder realistische omstandigheden. Deze tests vormen een essentieel onderdeel van de kwaliteits- en betrouwbaarheidsborging, vooral in industriële en veeleisende toepassingen.

PETERMANN-TECHNIK is gespecialiseerd in frequentietechnologie en heeft diepgaande expertise in kristallen, kristaloscillatoren en de bijbehorende test- en meetstandaarden. Het bedrijf laat zich leiden door gevestigde normen zoals IEC 60444, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 en JEDEC JESD22 en creëert zo een betrouwbare technische basis. Voor industriële B2B-klanten is deze standaardzekerheid vooral belangrijk als het gaat om vergelijkbare meetwaarden, betrouwbare specificaties en toepassingsgerichte selectie. PETERMANN-TECHNIK biedt ondersteuning met deskundig advies over relevante meetgrootheden zoals resonantiefrequentie, ESR, kwaliteitsfactor en equivalente schakelschema-parameters. Dit biedt klanten competente en praktische ondersteuning bij alle aspecten van normen en meetmethoden voor kwartskristallen.
