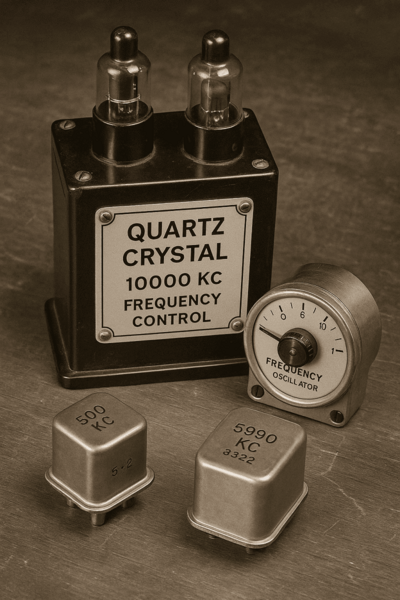

Kwartsoscillatoren - al bijna 100 jaar precisie

Een kwartsoscillator is een frequentieopwekkende component die een kwartskristal gebruikt om een zeer stabiele klokfrequentie te leveren. Het is gebaseerd op het omgekeerde piëzo-effect, waardoor het kwartskristal gaat oscilleren op een bepaalde frequentie wanneer het elektrisch wordt aangeslagen. Kwartsoscillatoren zijn onmisbaar wanneer digitale systemen synchroon moeten werken. Ze worden onder andere gebruikt in smartphones, computers, auto's, satellieten en communicatietechnologie. Ze zorgen ook voor betrouwbare en reproduceerbare frequenties in onderzoek en in nauwkeurige tijdreferentiesystemen.

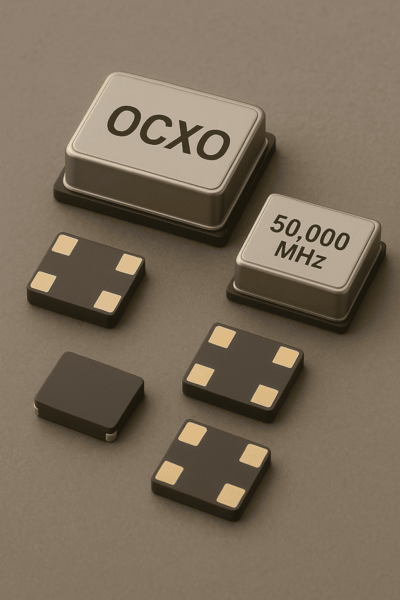

De belangrijkste types zijn standaard XO, TCXO, VCXO, OCXO en LPXO. Een standaard kwartsoscillator is de kosteneffectieve basisoplossing voor eenvoudige toepassingen, terwijl een TCXO aanzienlijk meer stabiliteit biedt bij temperatuurschommelingen dankzij temperatuurcompensatie. Een VCXO kan fijn worden afgesteld via een externe spanning en is daarom bijzonder geschikt voor synchronisatietaken. OCXO's bereiken de hoogste precisie dankzij een constante bedrijfstemperatuur en worden gebruikt waar maximale nauwkeurigheid vereist is. LPXO's bieden een goede frequentiestabiliteit met een laag energieverbruik en zijn nauwkeuriger dan SPXO's.

De nauwkeurigheid van een kwartsoscillator is sterk afhankelijk van het ontwerp en het toepassingsgebied. Een OCXO biedt de hoogste nauwkeurigheid en bereikt waarden tot ongeveer ±0,01 ppm. Standaard XO's liggen meestal rond de ±25 ppm en zijn daarom voldoende voor veel algemene toepassingen. TCXO's zijn speciaal ontworpen voor stabiele frequenties bij temperaturen en bereiken ongeveer ±0,5 ppm in het bereik van -40 tot +85 °C. LPXO's hebben meestal een frequentiestabiliteit van ±5 tot ±10 ppm bij -40 tot +85 °C en combineren nauwkeurigheid met een laag stroomverbruik.

Een TCXO is de juiste keuze als een hoge frequentiestabiliteit vereist is ondanks veranderende omgevingstemperaturen. Een VCXO is bijzonder geschikt wanneer de frequentie tijdens bedrijf moet worden aangepast, bijvoorbeeld voor synchronisatietaken in communicatiesystemen. Een OCXO is ideaal voor toepassingen die de hoogste eisen stellen aan precisie en stabiliteit op lange termijn. Dankzij de ovengestabiliseerde temperatuurregeling bereikt deze de beste nauwkeurigheid van de genoemde typen kwartsoscillatoren. De keuze moet daarom altijd gebaseerd zijn op nauwkeurigheid, temperatuurgedrag, regelbaarheid en energiebehoefte.

MEMS-oscillatoren zijn vooral indrukwekkend vanwege hun kleine ontwerp en lage energieverbruik. Dit maakt ze fundamenteel interessant voor compacte elektronische systemen. Vergeleken met klassieke kwartsoscillatoren zijn ze echter erg duur en alleen verkrijgbaar in kunststof behuizingen. Volgens de inhoud van deze pagina zijn er verschillende nadelen waarmee rekening moet worden gehouden bij het gebruik van MEMS-oscillatoren in vergelijking met kwartsoscillatoren. Voor veel industriële en precisiekritische toepassingen blijven kwartsoscillatoren daarom de voorkeursoplossing.

PETERMANN-TECHNIK staat voor precisie in frequentietechnologie en richt zich op industriële toepassingen met hoge eisen aan stabiliteit en betrouwbaarheid. Het bedrijf positioneert zich met frequentie-experts die ondersteuning bieden bij de selectie van geschikte kristaloscillatoren voor verschillende toepassingsgebieden. Of het nu gaat om standaard XO, TCXO, VCXO, OCXO of LPXO, de technische categorisering van de verschillende oscillatortypes toont een duidelijk begrip van de toepassingsspecifieke vereisten. Voor klanten uit de elektronica-, communicatie-, automobiel- of onderzoekssector is dit een belangrijk voordeel bij het selecteren van componenten. Persoonlijk advies per telefoon, e-mail of call-back service schept extra vertrouwen en vergemakkelijkt een snelle projectcoördinatie.
