Oscillatiemodi voor kwartskristallen

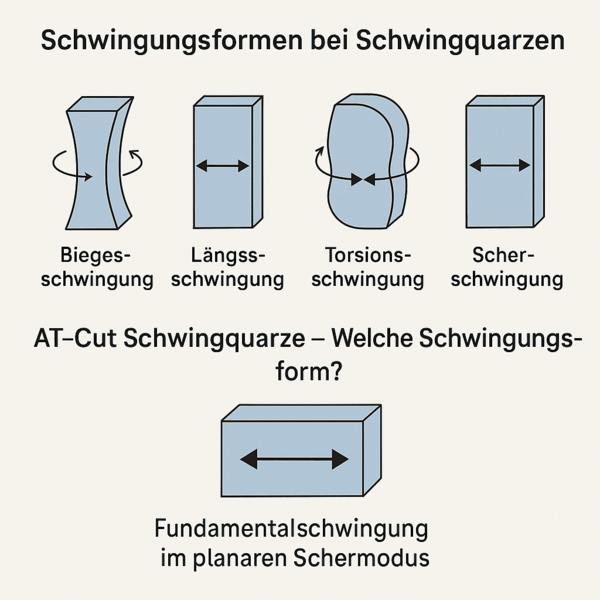

Trillende kwartskristallen kunnen werken in verschillende mechanische trillingsmodi, die aanzienlijk verschillen in bewegingsrichting, frequentiebereik en toepassing. De belangrijkste trillingswijzen zijn buigingstrillingen, longitudinale trillingen, torsietrillingen en afschuivingstrillingen. Buigingstrillingen worden meestal gebruikt voor stemvorkkristallen in het lage frequentiebereik, terwijl afschuivingstrillingen vooral relevant zijn voor MHz-kristallen. Longitudinale en torsietrillingen worden minder vaak gebruikt, omdat ze afhankelijk van het ontwerp meer temperatuurafhankelijk of moeilijker te controleren zijn. De keuze van de geschikte trillingsmodus hangt altijd af van de eisen op het gebied van frequentie, stabiliteit, ontwerp en gebruiksomgeving.

Schuifoscillatie is de belangrijkste modus voor hoogfrequente toepassingen omdat het een hoge frequentiestabiliteit en een lage temperatuurafhankelijkheid mogelijk maakt. Bij dit oscillatiegedrag verschuiven parallelle kristalvlakken tegen elkaar, wat bijzonder geschikt is voor nauwkeurige frequentiespecificaties in het MHz-bereik. In de AT-Cut wordt vaak de dikteschuifoscillatiemodus gebruikt, een van de meest gebruikte oscillatiemodi voor kwartskristallen. Deze modus biedt ook een lage gevoeligheid voor invloeden van buitenaf en weinig veroudering. Daarom is afschuifoscillatie de voorkeursoplossing voor communicatie, klokken en vele andere hoogfrequente elektronische toepassingen.

De AT-Cut is de meest gebruikte kwartsdoorsnede voor oscillerende kristallen en is bijzonder geschikt voor stabiele toepassingen in het MHz-bereik. Hij werkt in vlakke afschuifmodus, waarbij het oscillatievlak parallel loopt aan de kwartsplaat en het afschuiven plaatsvindt in de richting van het plaatoppervlak. Een belangrijk voordeel van de AT-snijder is zijn bijna temperatuurgecompenseerde gedrag in het bereik tot 25 °C. Deze kwartssnede maakt ook indruk met zijn zeer goede frequentiestabiliteit, geringe veroudering en lage gevoeligheid voor externe invloeden. Volgens de pagina-inhoud zijn basismodusfrequenties tot 285 MHz verkrijgbaar bij PETERMANN-TECHNIK GmbH.

Buigoscillatie wordt voornamelijk gebruikt in stemvorkkristallen en is bijzonder geschikt voor lage frequenties. Een frequentiebereik onder 100 kHz is typisch, waarbij 32,768 kHz een klassiek toepassingsgebied is in horlogetoepassingen. Deze vorm van oscillatie biedt voordelen zoals een laag energieverbruik en een compact ontwerp, waardoor het aantrekkelijk is voor apparaten die op batterijen werken. Tegelijkertijd is het mechanisch gevoeliger voor schokken en trillingen dan andere trillingsvormen. Daarom wordt de voorkeur gegeven aan buigtrillingen wanneer een laag energieverbruik en een klein ontwerp belangrijker zijn dan een maximale mechanische robuustheid.

De longitudinale oscillatie vindt plaats langs de longitudinale as van het kwartskristal en wordt meestal gebruikt in het kHz- tot lage MHz-bereik. Typische sneden hiervoor zijn X- en Y-snede, maar deze modus is relatief temperatuurafhankelijk en daarom alleen bruikbaar voor bepaalde toepassingen. Torsietrilling beschrijft een rotatie-oscillatie rond de kristalas, is geometrisch complex en moeilijk te controleren, daarom wordt het zelden gebruikt. Schuiftrilling daarentegen is gebaseerd op een glijdende beweging van parallelle kristalvlakken en is de belangrijkste modus voor hoogfrequente toepassingen. Het biedt een lage temperatuurafhankelijkheid en een hoge frequentiestabiliteit, waardoor het bijzonder geschikt is voor nauwkeurige elektronische systemen.

PETERMANN-TECHNIK is gespecialiseerd in oscillerende kristallen, oscillatoren en frequentiegenererende componenten met een hoog niveau van technische expertise. Het bedrijf biedt diepgaande expertise in verschillende soorten oscillatie en hun geschiktheid voor specifieke toepassingen in de industrie en elektronica. Bijzonder opmerkelijk is de beschikbaarheid van AT-Cut kristallen in de fundamentele modus tot 285 MHz, zoals beschreven op de pagina. Klanten profiteren van nauwkeurig advies over het frequentiebereik, het temperatuurgedrag, de stabiliteit en de mechanische eigenschappen van de betreffende trilmodus. Dit maakt PETERMANN-TECHNIK tot een sterke keuze voor bedrijven die op zoek zijn naar betrouwbare en toepassingsgerichte oplossingen op het gebied van oscillerende kristallen.
