Voor MHz oscillerende kristallen wordt de zogenaamde "fundamentele oscillatie" (fundamentele trilling) of een harmonische (meestal de derde of vijfde harmonische) gebruikt. De doorslaggevende factor hierbij is de mechanische trillingsmodus van het kwartskristal, die gebaseerd is op het piëzo-elektrisch effect van kwarts. In het MHz-bereik wordt de fundamentele modus (verkrijgbaar bij PETERMANN-TECHNIK GmbH tot 285 MHz) meestal gebruikt in dedikte-scheer modus.

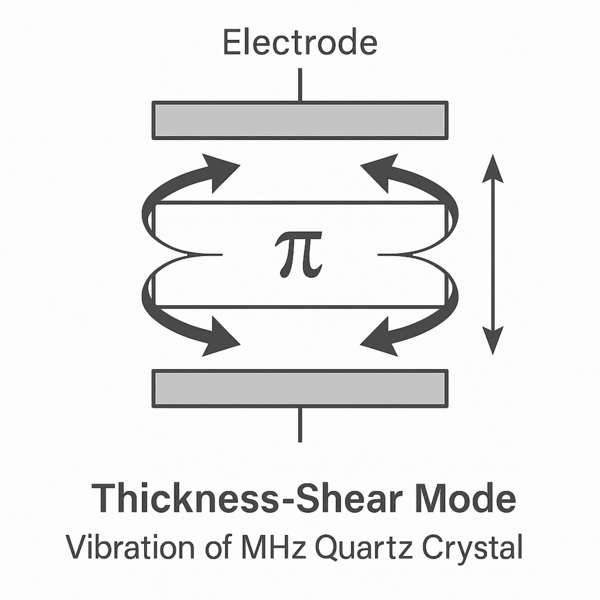

Oscillatiemodus in het MHz-bereik: dikteschuifoscillator (vlakschuifmodus)
Wat gebeurt er in het proces?
Het kwartskristal wordt geslepen en geslepen (meestal AT geslepen) op zo'n manier dat het gaat oscilleren in een bepaalde stuwstand wanneer er een wisselspanning in het MHz-bereik wordt toegepast. Het kwarts beweegt niet in de lengterichting of dwars op het oppervlak, maar de oscillatie vindt plaats in het vlak van het kristal, d.w.z. als een zijdelingse "afschuiving".
De resulterende beweging doet denken aan twee platen die op elkaar liggen en tegen elkaar worden verschoven - dit is de "schuivende" beweging.
Hoe het in detail werkt
- AT-slijping:
- Het kwartskristal wordt onder een specifieke hoek ten opzichte van de kristalas geslepen (ongeveer 35°15' ten opzichte van de Z-as).
- Deze speciale snede produceert de gewenste oscillatievorm (afschuifmodus) en zorgt voor temperatuurstabiliteit in het MHz-bereik.
- Aanbrengen van een wisselspanning:
- Elektroden aan beide zijden van het kwarts genereren een elektrisch veld door het kristal.
- Door het piëzo-elektrisch effect vervormt het kristal mechanisch (het begint te trillen) zodra er een spanning op wordt gezet.
- De mechanische trilling genereert op zijn beurt een elektrische spanning - een zichzelf versterkend effect op de resonantiefrequentie.
- Resonantie in het MHz-bereik:
- De dikte van het kwartskristal bepaalt de resonantiefrequentie (bij 10 MHz is de dikte bijvoorbeeld ongeveer 0,33 mm).
- De fundamentele frequentie is de laagst mogelijke natuurlijke frequentie waarbij het kwarts resoneert in afschuifmodus.
Waarom deze specifieke vorm van vibratie?
Reden | Uitleg |
Goede frequentiestabiliteit | AT-sectie heeft een vlak temperatuurfrequentiegedrag bij kamertemperatuur tot ongeveer 70 °C. |
Efficiënte energieoverdracht | De schuifmodus koppelt goed met het elektrische veld en verliest weinig energie. |
Lage demping in het MHz-bereik | De oscillatie is mechanisch stabiel en heeft een hoge kwaliteitsfactor (Q-factor). |
Kleine afmetingen mogelijk | De dikte-frequentie relatie maakt het mogelijk hoge frequenties te realiseren met dun kwarts. |
Alternatieven: Harmonische werking
Sommige kristallen in het hogere MHz-bereik (bijvoorbeeld 30 MHz, 50 MHz) gebruiken de 3e of 5e harmonische van dezelfde oscillatiemodus. Ze oscilleren daarom op een veelvoud van de fundamentele frequentie.
Waarom?
- Het vervaardigen van zeer dunne kwartskristallen voor hoge fundamentele frequenties is mechanisch moeilijk.
- In plaats daarvan worden dikkere kristallen gebruikt voor een hogere harmonische - eenvoudiger te fabriceren, maar waarvoor speciale schakelingen nodig zijn.
Conclusie
In het MHz-bereik wordt de fundamentele trilling gebruikt in de dikte-schuif-oscillatiemodus omdat het:
hoge frequentiestabiliteit,
goede kwaliteit (lage verliezen),
ongevoeligheid voor temperatuur,
en efficiënte elektrische koppeling.
Deze eigenschappen maken het ideaal voor nauwkeurige klokgeneratoren, zoals vandaag de dag gebruikt in alle toepassingen in de elektronicasector.
Een opmerking namens onszelf: Dankzij onze fundamentele resonatorontwerpen kunnen we fundamentele frequenties tot 285 MHz leveren - zie hier: https://www.petermann-technik.de/produkte/quarz-konfigurator.html.
FAQs
Welke oscillatiemodus wordt meestal gebruikt voor MHz oscillerende kristallen?
In MHz oscillerende kristallen wordt meestal de fundamentele oscillatie gebruikt of, bij hogere frequenties, een harmonische, meestal de derde of vijfde. De relevante mechanische trillingsmodus is de vlakschuifmodus, ook bekend als de dikteschuifmodus. In deze modus trilt het kwartskristal niet in de lengterichting of loodrecht op het oppervlak, maar in het vlak zoals in een zijdelingse schuifbeweging. Deze oscillatiemodus is gebaseerd op het piëzo-elektrisch effect van kwarts en is bijzonder geschikt voor het MHz-bereik. Het biedt een hoge frequentiestabiliteit, lage verliezen en efficiënte elektrische koppeling.
Waarom is de afschuifmodus bijzonder geschikt voor MHz-kristallen?
De dikteschuifmodus is bijzonder geschikt voor MHz-kristallen omdat deze mechanisch stabiele oscillatie met laag verlies mogelijk maakt. De schuifbeweging binnen het kristalvlak bereikt een hoge Q-factor. Tegelijkertijd koppelt deze modus zeer goed met het elektrische veld dat via de elektroden op het kwarts wordt toegepast. Dit verbetert de energieoverdracht en ondersteunt zuiver resonantiegedrag in het MHz-bereik. Deze oscillatiemodus is daarom ideaal voor nauwkeurige klokgeneratoren in elektronische toepassingen.
Welke rol speelt de AT-snede in oscillerende MHz-kristallen?
De AT-snede is cruciaal voor MHz-kwartskristallen omdat deze in belangrijke mate de gewenste oscillatievorm en het temperatuurgedrag van het kwarts bepaalt. Het kwartskristal wordt gesneden onder een gedefinieerde hoek van ongeveer 35°15' ten opzichte van de Z-as. Deze speciale snede creëert de afschuifmodus en zorgt voor een vlak temperatuurfrequentiegedrag in het bereik van kamertemperatuur tot ongeveer 70 °C. Hierdoor blijft de frequentie bijzonder stabiel bij typische bedrijfstemperaturen. De AT-afsnijding is daarom de voorkeursstandaard voor veel industriële en elektronische toepassingen.
Wanneer worden grondtoon en harmonischen gebruikt in MHz oscillerende kristallen?
De fundamentele frequentie is de laagste natuurlijke frequentie waarbij het kwarts resoneert in afschuifmodus en wordt zeer vaak gebruikt in het MHz-bereik. Met toenemende frequenties wordt het vervaardigen van extreem dunne kwartskristallen echter een steeds grotere mechanische uitdaging. Daarom wordt bij hogere MHz-bereiken vaak de derde of vijfde harmonische van dezelfde oscillatiemodus gebruikt. Het kristal oscilleert dan op een veelvoud van de fundamentele frequentie, waardoor het gemakkelijker wordt om dikkere en robuustere resonatoren te maken. Er zijn echter speciaal ontworpen schakelingen nodig om dergelijke harmonische kristallen te laten werken.
Hoe beïnvloedt de dikte van het kwartskristal de resonantiefrequentie in het MHz-bereik?
De dikte van het kwartskristal is direct gerelateerd aan de resonantiefrequentie in het MHz-bereik. Hoe dunner het kwartskristal, hoe hoger de haalbare fundamentele frequentie. Bij een frequentie van 10 MHz is de dikte van het kwartskristal bijvoorbeeld ongeveer 0,33 mm. Deze relatie tussen dikte en frequentie maakt compacte ontwerpen en hoge frequenties mogelijk met overeenkomstig dunne kristallen. Als er echter zeer hoge basisfrequenties nodig zijn, neemt de mechanische fabricage-inspanning aanzienlijk toe.
