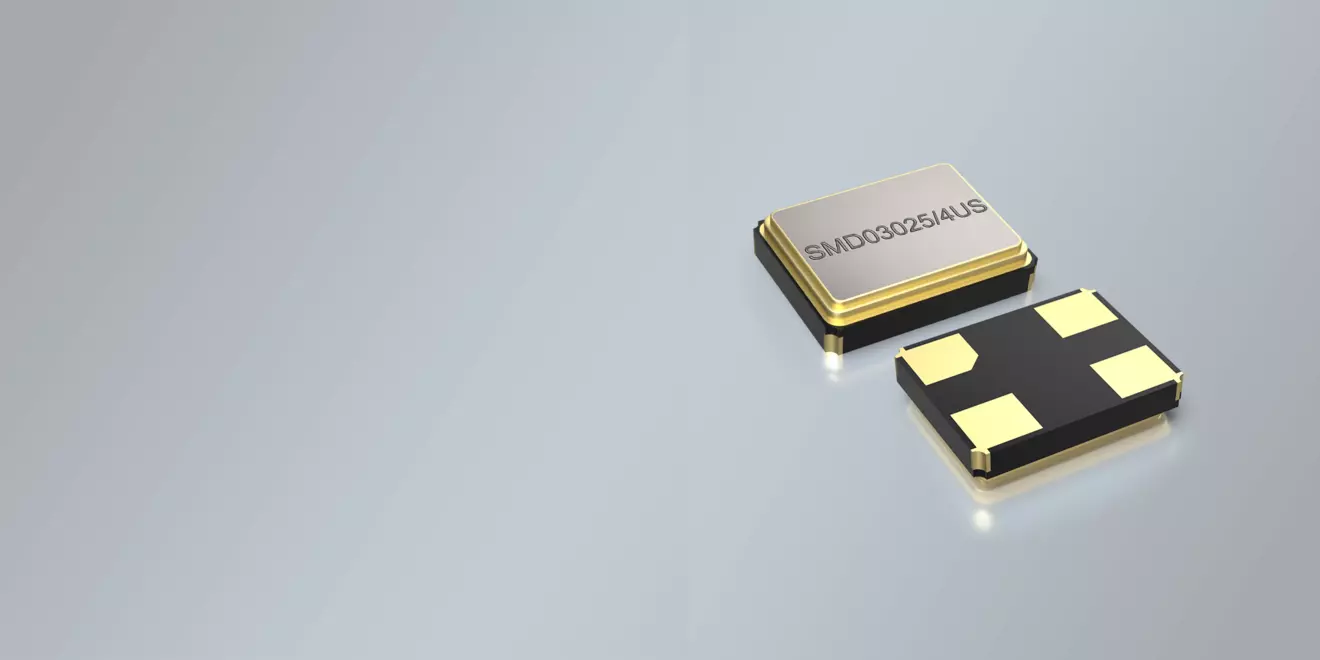

SMD QUARTZ CRYSTAL 3.2 x 2.5 mm 12.0 - 40.0 MHz FOR ULTRASONIC
- Aanbevolen voor ultrasoon lassen van kunststof behuizing
- Hoge betrouwbaarheid voor lage kosten
- Resistentie gereduceerd kwartsontwerp voor snel en veilig opstarten van oscillatie
- Frequentietoleranties van ±10ppm@+25°C, strakke temperatuurstabiliteit en lage veroudering te leveren
- Ideaal geschikt voor gebruik in elektronische producten, communcatie-apparatuur, automotive producten, medische apparatuur, bluetooth, draadloos, enz.
- Algemene gegevens
- Temperatuurstabiliteit
- Afmetingen
- Product Enquiry Configurator
- Sample Request Configurator
-
Product Name
SMD Quartz Crystal
-
Package
SMD Ceramic/4pad
-
Dimensions in mm (W x D x H)
3.2 x 2.5 x 0.7 mm
-
Frequency Range
12.00 - 40.00 MHz
-
DELIVERY FORM
Tape and Reel (3.000 pcs per reel)
-
STORAGE TEMPERATURE
-55°+125°C
-
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
-
AGING
±3 ppm per year standard (±1 or 2 ppm available on request)
-
DRIVE LEVEL
10 μW ~ 100 μW typ. / 200 μW max. ( 500 μW available on request)
-
SHUNT CAPACITANCE C0
3 pF max.
-
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+85°C
-
LOAD CAPACITANCE (CL)
6 pF ~ 30 pF (12 pF standard), or Series
-
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
-
NUMBER OF SOLDER PADS
4
±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
---|---|---|---|---|---|
-10/60 °C | • | • | • | • | • |
-20/70 °C | • | • | • | • | • |
-40/85 °C | • | • | • | • | |
0/50 °C | • | • | • | • | • |
-10/70 °C | • | • | • | • | • |
