De NANO-SMD-serie met kwartsoscillatoren SMD01210/4 combineert compromisloze miniaturisatie met een zeer breed frequentiebereik, een hoog aandrijfniveau en de beproefde LRT-technologie – voor een betrouwbare werking in wearables, ISM-toepassingen, IoT en IIoT, sensoren, medische en industriële toepassingen, evenals in alle eindproducten die kristallen vereisen met een zeer hoge schok- en trillingsbestendigheid.

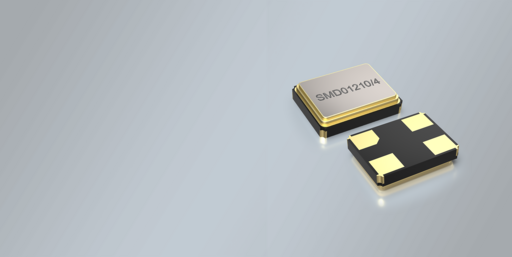

Landsberg am Lech, 10 augustus 2026 – PETERMANN-TECHNIK GmbH breidt haar kwartsassortiment uit met een echt hoogtepunt: het nieuwe SMD-trillingskwarts uit de serie SMD01210/4 in een ultracompacte keramische behuizing van 1,2 × 1,0 mm met 4 soldeerpunten. Het NANO-SMD-kristal combineert een uiterst kleine afmeting met een uitzonderlijk breed frequentiebereik van 24 tot 285 MHz en zet daarmee nieuwe maatstaven voor ruimtegevoelige, prestatiegerichte ontwerpen.
Het hart van het nieuwe kwartskristal wordt gevormd door de LRT-technologie (Low ESR Resonator Technology). Het resonatorontwerp met lage weerstand zorgt voor een snelle en zeer betrouwbare opzwing – zelfs daar waar andere kwartsoscillatoren hun grenzen bereiken. In combinatie met een zeer hoog aandrijfniveau van max. 200 µW biedt de SMD01210/4 merkbare reserves voor veeleisende oscillatorschakelingen en maximale bedrijfszekerheid gedurende de gehele levensduur.
Precisie die overtuigt
Ondanks zijn minimale afmetingen levert de SMD01210/4 uitstekende frequentiewaarden. De frequentietolerantie bij +25 °C bedraagt ±10 ppm. De frequentie-stabiliteit bedraagt ±10 ppm over het temperatuurbereik tot –20/+70 °C en ±15 ppm resp. ±20 ppm in het uitgebreide industriële bereik van –40/+85 °C. De veroudering bedraagt slechts ±10 ppm na 10 jaar – een waarde die pleit voor duurzaam stabiele systemen, met name in draadloze toepassingen.
De serie is momenteel leverbaar in vijf temperatuurbereiken: –10/+60 °C, 0/+70 °C, –20/+70 °C, -30/+85 °C en –40/+85 °C – van consumententoepassingen tot robuuste industriële toepassingen.
| Benaming | SMD01210/4 (Low ESR) |
| Behuizing | SMD-keramische behuizing, 4 pads, 1,2 × 1,0 × 0,32 mm |
| Frequentiebereik | 24 – 285 MHz |
| Frequentietolerantie (+25 °C) | ±10 ppm |
| Frequentiestabiliteit | ±10 ppm (tot –20/+70 °C); ±15 / ±20 ppm (–40/+85 °C) |
| Temperatuurbereiken | –10/+60 °C · 0/+70 °C · –20/+70 °C · -30/+85 °C · –40/+85 °C |
| Veroudering | ±10 ppm na 10 jaar |
| Aandrijfniveau | 100 µW (typ.) / 200 µW (max.) |
| Technologie | LRT – Low ESR Resonator Technology |
Het verschil zit in de details
In vergelijking met vergelijkbare producten op de markt onderscheidt de SMD01210/4 zich duidelijk op drie punten: de eigen LRT-technologie voor betrouwbare resonantie dankzij het resonatorontwerp met verminderde weerstand, het zeer hoge aandrijfniveau van max. 200 µW en het uitzonderlijk brede frequentiebereik van 24 tot 285 MHz – en dat alles in een compacte keramische behuizing met 4 aansluitpunten van slechts 1,2 × 1,0 mm.
Daarmee is het nieuwe oscillatiekristal bij uitstek geschikt voor wearables, fitnesstrackers, slimme ringen en borstbanden, pulsoximeters, glucosesensoren, hoortoestellen, IoT-, IIoT- en smart home-apparaten, draadloze toepassingen zoals WLAN, WiFi, Zigbee en ISM, GPS-modules, consumentenelektronica, telecommunicatie en allerlei soorten industriële en medische systemen. Oftewel: alle toepassingen die zeer schok- en trillingsbestendige kwartsoscillatoren vereisen.
„Met de SMD01210/4 laten we zien dat een uiterst kleine behuizing, een extreem frequentiebereik en de hoogste bedrijfszekerheid elkaar niet uitsluiten. Op basis van de LRT-technologie, die exclusief bij ons verkrijgbaar is, en het hoge drive-niveau krijgen ontwikkelaars precies de reserves die moderne hoogfrequentontwerpen nodig hebben – tegen een uitstekende prijs-kwaliteitverhouding.”
— Roland Petermann, directeur van PETERMANN-TECHNIK GmbH
